Présentation des cartes

Lors de l'annonce du Radeon 9100 IGP, ATi a donc annoncé plusieurs partenaires importants dans l'industrie de la carte-mère. On trouve ainsi Asus, Compal, C.P. Technology, FIC, Gigabyte, Lite-On, MSI, Quanta, Shuttle et Sapphire. Outre les barebones qui sont des produits idéaux pour le RS300, de nombreuses cartes mères sont actuellement en train de voir le jour. Pour le moment, nous n'avons pu mettre la main sur les cartes d'Asus et de Gigabyte. Voyons ça plus en détail :

• Asus P4R800-VM

Baptisée P4R800-VM, la carte RS300 d'Asus n'est actuellement disponible qu'au format µATX. Une P4R800 classique (ATX) devrait etre disponible d'ici la fin du mois d'Octobre. Jettons maintenant un oeil sur la P4R800-VM :

Basée sur l'IXP200 et le RS300, la P4R800-VM est une carte µATX supportant un port AGP, trois ports PCI et 4 slots DDR-SDRAM. Ce qui frappe immédiatement à la vue de la carte, c'est le miniscule radiateur qui surmonte le Northbridge. A l'heure ou un simple i865PE posséde un dissipateur plus de trois fois plus haut et massif, un northbridge avec controleur graphique intégré se satisfait d'un aussi petit disspateur passif ! Lors de nos tests, nous n'avons pas remarqué une surchauffe excessive du composant dont la temperature ne depassait que rarement les 40°C. Techniquement parlant, la P4R800-VM est architecturée autour d'un RS300 et d'un IXP200. L'étage d'alimentation est constitué d'un ADP3180 d'ADI et de 3 drivers de MOSFETs de type ADP3418. Cet étage permet un support de l'alimentation du Prescott sans problème. La partie Audio est gérée par un codec audio AD1980 (toujours ADi). Une sortie SPDIF est d'ailleurs disponible. Côté réseau, l'IXP200 intégre un controleur MAC 3Com interfacé avec un PHY externe Realtek. Le monitoring est fait via le controleur Super I/O Winbond W83627THF. La carte peut intégrer en option un controleur Firewire de type VT6307 (VIA). Reste à parler du générateur de fréquence qui est visiblement inclus dans le Northbridge de la même façon que le nForce2. Récapitulons :

Juste à titre d'information, voici une photo de la future P4R800-V, la version Full ATX de la P4R800-VM que nous testons aujourd'hui :

• Gigabyte 8TRS300M

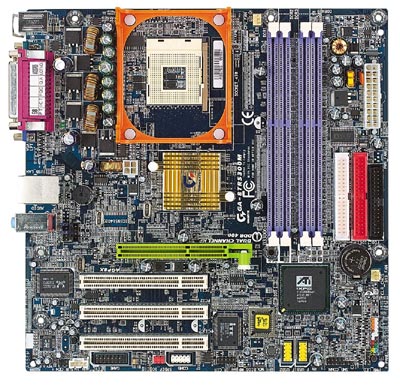

Principal partenaire de lancement avec Asus, Gigabyte s'apprete également à lancer ses propres carte-mères à base de RS300. Comme chez Asus, c'est la version µATX qui devrait être disponible quelques semaines avant la version ATX classique. Voyons cette carte :

La carte de Gigabyte a beaucoup de points communs avec celle d'Asus. Egalement architecturée autour d'un RS300 et d'un IXP200, elle comprends trois ports PCI, un AGP et quatre slots DDR. Meme radiateur passif sur le Northbridge que sur la carte d'Asus, ce qui confirme la faible dissipation thermique du RS300. La partie audio est basée sur un Realtek ALC650, de qualité inférieure à l'ADi toutefois. La partie Super I/O est gérée par un ITE8712. Quant au réseau, la partie 3Com MAC est ici remplacée par un RTL8100C de Realtek. Comme pour l'Asus, on trouve sur le PCB un emplacement pour un générateur de fréquence ICS951402, dédié aux IGP320, mais celui-ci est absent, probablement remplacé par le PL interne du Northbridge. Voyons les caractéristiques :

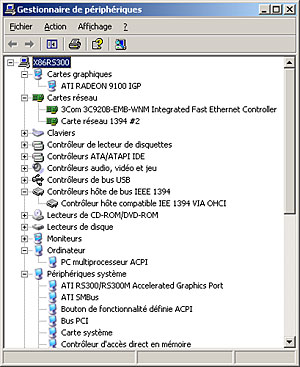

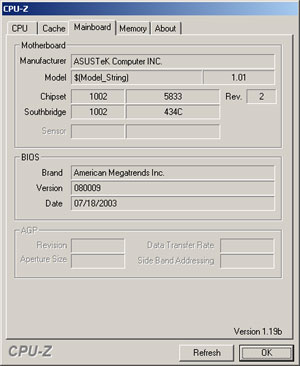

Au final, le prix d'une telle carte devrait être identique à celui de la P4R800-VM, c'est à dire moins de 100€. Deux petites captures pour terminer (visiblement, CPUZ ne reconnait pas encore le RS300, mais ca ne saurait tarder ;))

• Shuttle ST61G

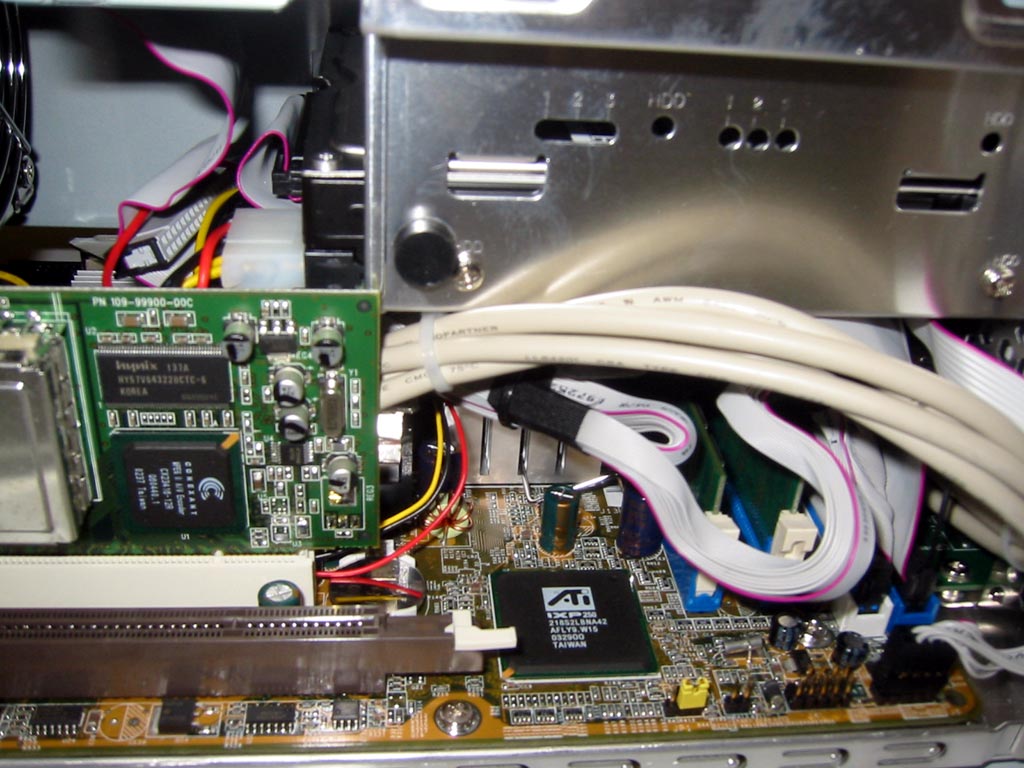

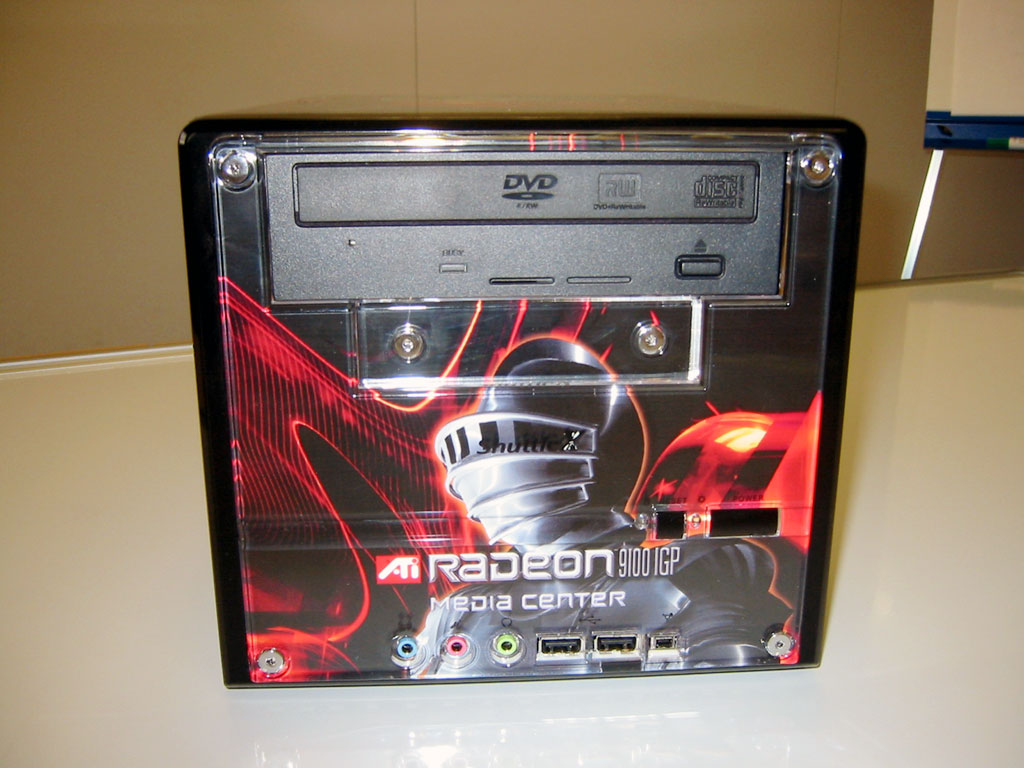

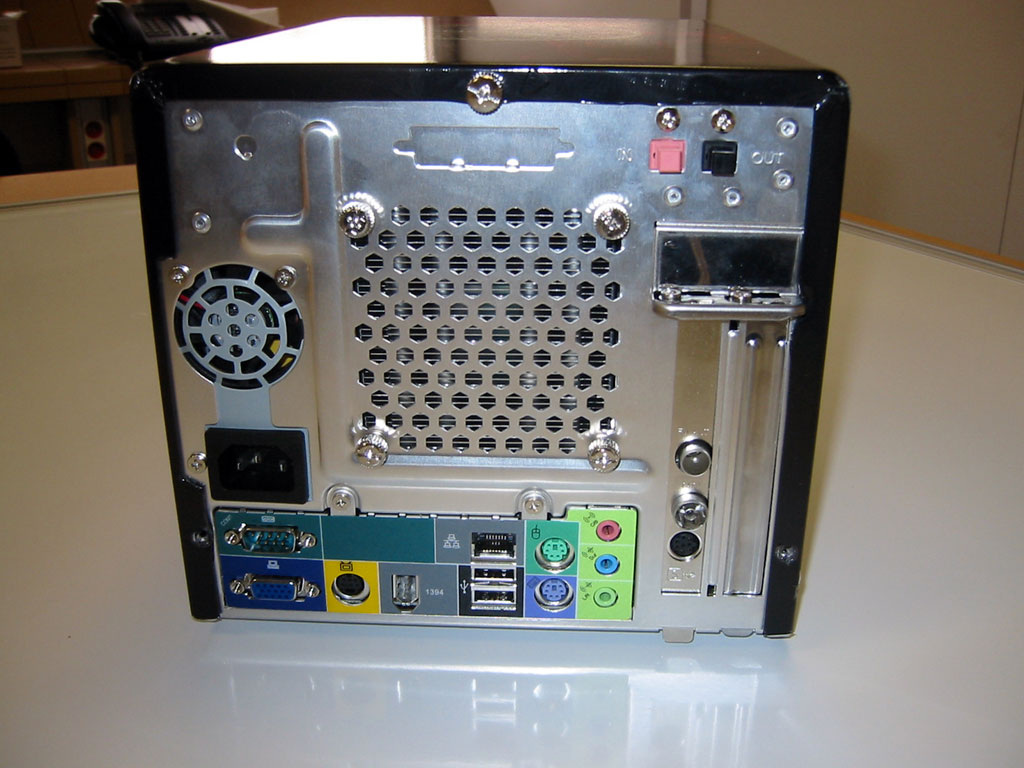

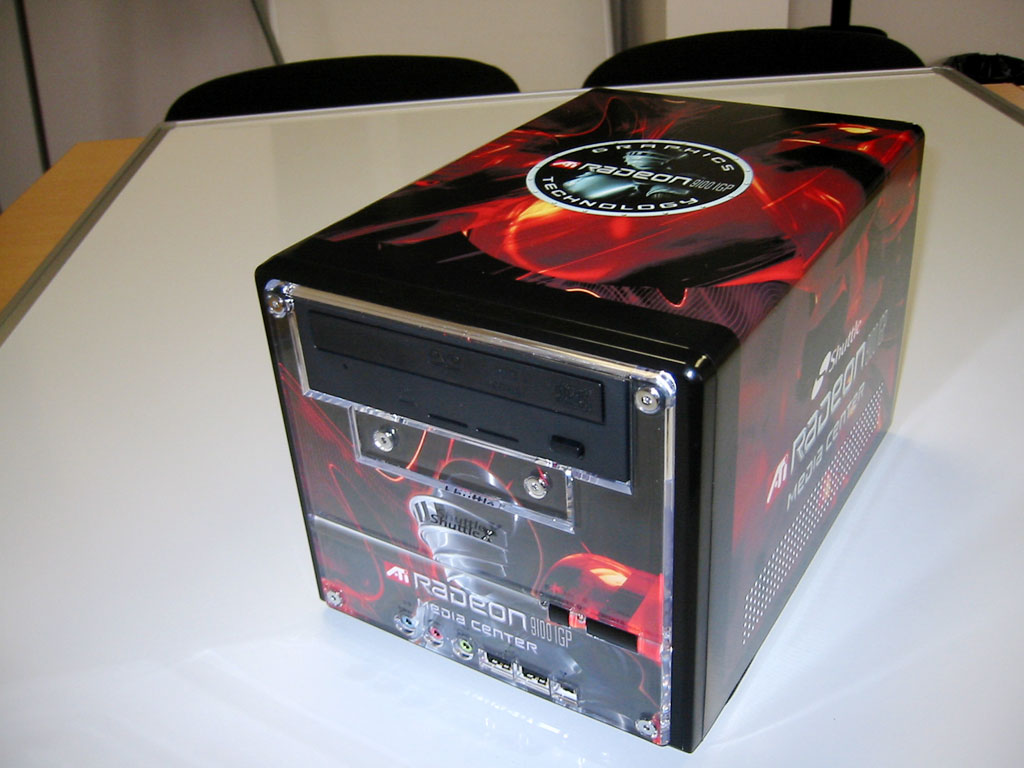

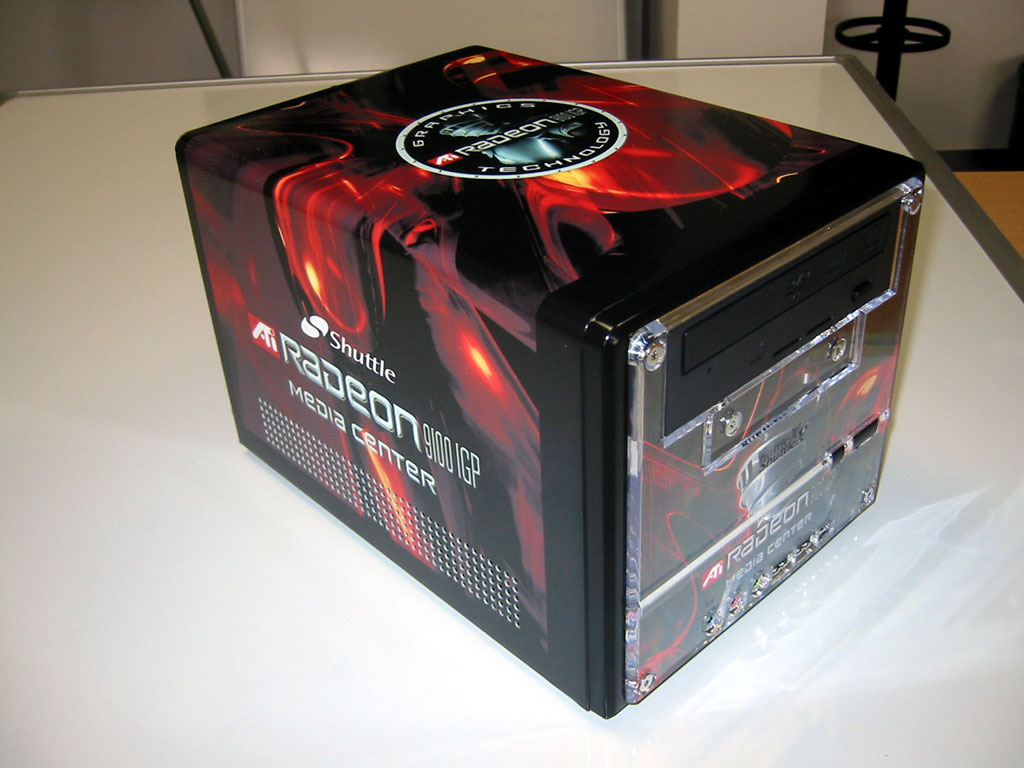

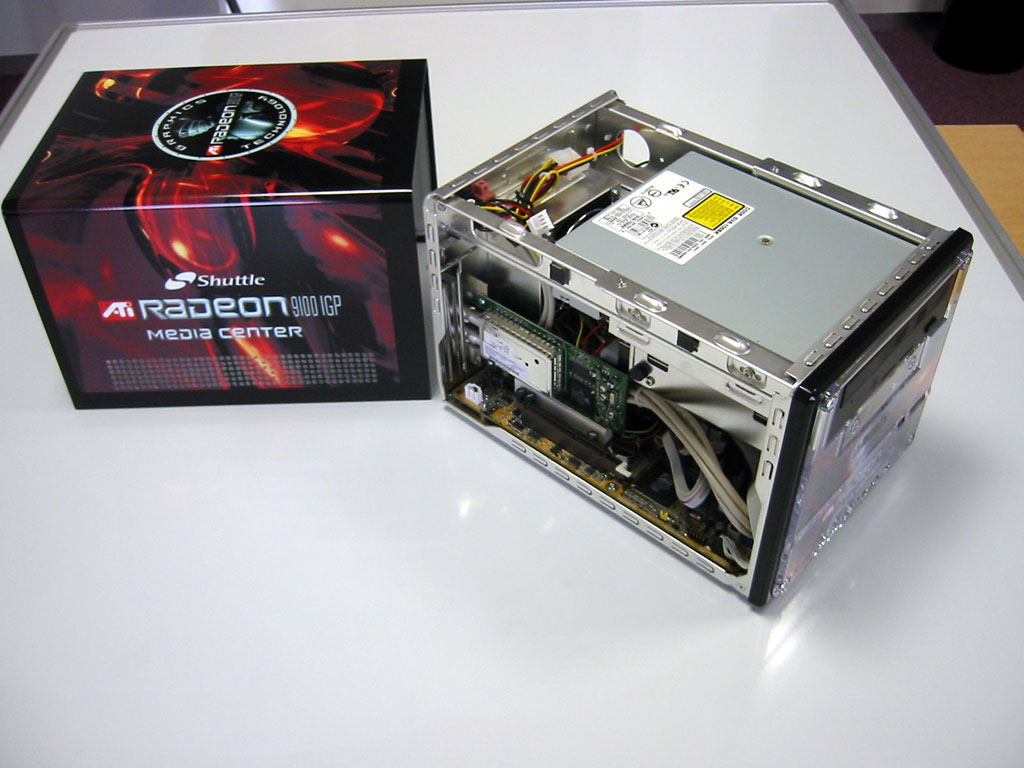

C'est dans les barebones que le Radeon 9100 IGP donnera probablement les meilleurs résultats. Friant de composants graphiques integrés , les performances 3D de base s'en trouverons donc fortement améliorée par rapport à l'i865G et autres SiS. Pour le plaisir des yeux, voici quelques photos du ST61G aux couleurs du RS300 :

On ne peut nier l'esthétique assez réussi de ce barebone...
