Epox 4G4A+ (i845G : Pentium 4B, ICH4 et DDR333)
By The Mad
Sommaire:



Packaging



Epox a toujours innové et produit des packaging "différents". Celui de la 4G4A+ se demarque clairement de la concurrence par une esthetique flashy trés reussie. Voyons ca :



A vous de juger de l'esthetique, mais personnellement, je la trouve tres reussie. A noter que rien ne distingue la 4G4A standard de la 4G4A+ (avec controleur RAID). Sur l'arriere de la boite, on trouve toute les caractéristiques et fonctionnalités décrites. Chacune ayant son petit symbol propre. La liste des symboles est d'ailleurs disponible ici . Voyons maintenant ce que contient cette boite :

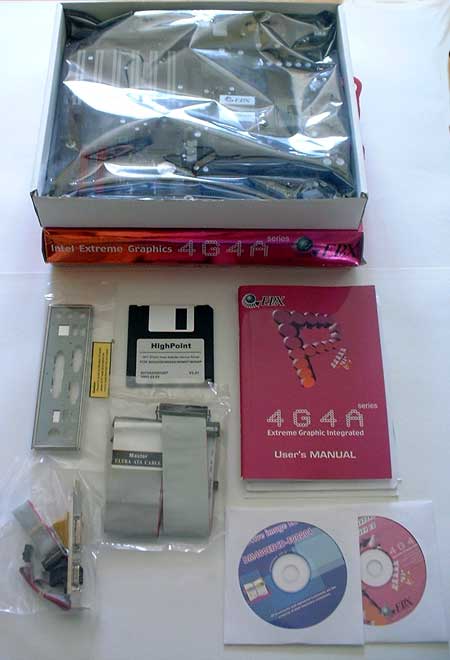

Comme on peut le voir, la boite contient :

  • la carte mére Epox 4G4A+
  • Une nape IDE ATA100 - 80 connecteurs
  • Une nappe Disquette 34 connecteurs
  • Un connecteur fond de panier ( 1 COM / 1 Port Jeux )
  • Un manuel d'utilisation
  • Une disquette de driver pour le controleur RAID
  • Un CD contenant Drive Image
  • Un CD de drivers

Bref, tout le necessaire utile pour monter le tout le plus rapidement possible et dans de bonnes conditions.





Caractéristiques



Voyons un peu les caractéristiques de la 4G4A+ selon Epox :

CPU

Intel Pentium 4 processor (Supports 400MHz & 533Mhz system data bus)
Socket 478

Form Factor
Form Factor: ATX
Dimensions: 305mm*244mm
PCB : 6 Couches (Layer)
Chipset

Intel® i845G System Chipset
Super I/O and LPC - Winbond W83627HF
System Hardware Monitor: Built-in Winbond W83627HF
AC97 Audio Codec with S/PDIF in/ou (ALC650)
Integrated Intel Extreme Graphics Core

Memory

Three 184-pin DDR DIMM sockets to support
- Three 2.5V DDR SDRAM (DDR200/DDR266)
Maximum: 2 Go ( 2 x 1 Go)
Technology supported : 64/128/256/512 Mbits per chip

/!\ Malgré la présence de 3 slots DDR-SDRAM, l'i845G ne gere que 4 banques mémoires (une banque par face d'une barrete) ainsi on ne pourra mettre que 2 barrettes double-faces maximum ou 3 simple face (ou 1 double et 2 simples)

SYSTEM BIOS :
Award 4MB Flash EEPROM
Supports Plug and Play 1.0A, AMP 1.2, Multi Boot, DMI
Full Support for ACPI revision 1.0 specification
P80P Diagnostic LEDs

Expansion Slot:
1x  AGP slot for 4x 1.5V AGP only (v2.0 compliant)
6x  32-Bit PCI slots (v2.2 compliant)
1x  CNR slot

On-Board Audio & On-Board LAN & On-Board IDE RAID

20-bit stereo full-duplex codec with independant variable sampling rate
High Quality differential CD Input
S/PDIF - in/out Interface
6-channel audio Output

Integrated support for 10/100 Mbit/s LAN Ethernet Featuring Relatek 8100B

Integrated Highpoint HPT 372 ATA-133 RAID controller. Supports RAID 0/1 0+1

I/O Interface :

Supports Plug and Play function
PS/2 keyboard and PS/2 mouse connectors
Four USB 1.1 / 2.0 Ports
One - EPP/ECP mode parallel port
Two - 16550 high-speed serial I/O ports
Audio Ports (Line-in, Line-out, Mic-in, CD-in and game port)
Dual PCI IDE interfaces - support four IDE devices (PIO mode 4, DMA Mode 2, Ultra DMA 33/66/100)
Supports 360K~2.88M Byte, 3 Mode FDDs or LS120
ATX Power Supply Connector
ports, Headers and Others:
- IrDA Cable header
- Four additional USB ports (USB2/3 or LUSB1/2)
- Two CD-In headers
- Front Panel MIC/Line-Out header
- HDD LED, ACPI MSG LED, Reset Switch, Power Switch headers
- CPU and Case Fan headers
- LAN Card Wake Up/Internal Modem Ring Wake Up headers
