Etude appofondie du Layout

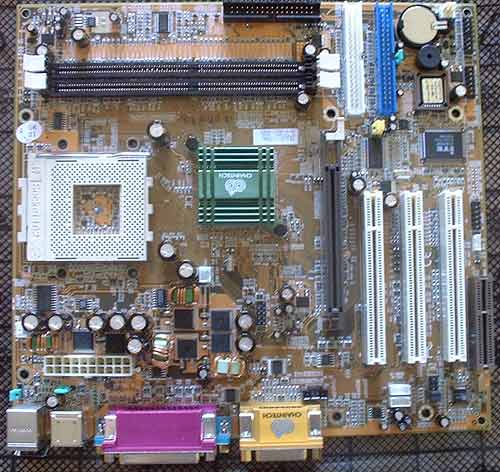

N'hésitons pas à le rapeller, le layout défini l'emplacement des différents éléments sur le carte mère. Ainsi, une carte mère bien agencée sera plus pratique à monter et à utiliser. Nous allons donc, dans cette partie, passer à la loupe tous les éléments de la Chaintech 7SID. Commencons par une vue globale de la carte :
On remarque tout de suite le caractére trés
"condensé" de la carte. En effet, avec ses 24 cm de côté,
elle est vraiment tres compacte.
Avant de passer à l'étude des composants quelle contient,
nous aimerions ici faire quelques commentaires en vrac sur le layout :
|
Points Positifs +
|
Points Négatifs -
|
|
|
Concernant les ports d'extention, autant on comprend sans
probléme les 3 ports PCIs, qui representent déja un exploit
au vue des mensurations de la carte, autant on comprends moins la présence
de seulement 2 slots DDR-SDRAM. En effet, meme si il est monnaie courante
de ne doter les cartes µ-ATX de 2 slots, on voit clairement que
le place etait disponible pour un 3eme slot. Aprés avoir étudié
les spécifications Micro-ATX,
il semble que le respect de cette norme implique l'utilisation de seulement
2 slots PCIs....
Passons maintenant à l'étude des composants de la carte
:
|
Chipset : NorthBridge / SouthBridge SiS 735 |
|
 |
On commence donc ici par le chipset SiS 735. Comme nous avons detaillé toutes ses caractéristiques dans la partie précedentes, je vous invite à y retourner pour plus d'infos. En voici quelques unes :
|
|
Contrôleur Super I/O ITE 8705F |
|
|
L'IT8705F d'ITE est un controleur I/O LPC (Low Pin Count) extremement courant. Il gére :
|
 |
|
Générateur de fréquences ICS 9248-199 |
|
 |
Voici donc le générateur de fréquences. A noter que cette carte n'est pas jumper-less. en fait le seul réglage possible est : FSB 100 - RAM 100 / FSB 100 - RAM 133 et FSB 133 - RAM 133. Overcloquoi ? Ce générateur, spécifiquement destiné aux chipset SiS 735/740, est multi-fréquence. En effet, il génére la fréquence requise pour le CPU, mais aussi pour la mémoire, pour le bus AGP, pour le bus PCI, ...etc Il peut etre controlé via un Bus I2C (pour les paramétrages dans le BIOS, absent de la Chaintech 7SID ) ou via des Jumper. A noter que ce composant peut générer une fréquence de FSB jusqu'a 166 Mhz. Nous avons detecté un problème avec la partie génération de fréquence de cette carte. Veuillez jetter un coup d'oeil ci-dessous... Datasheet disponible ici |
|
Générateur de tension programmable - InterSil HIP6301 |
|
|
Et revoici le fameux InterSil HIP6301, Pentium 4, Athlon, Celeron, il aura tout fait. Toujours capable de délivrer une tension comprise entre 1.1 et 1.85 Volts par pas de 25 mV. Il est réputé pour sa stabilité en tension et en fréquence. Cependant, on trouve plus polyvalent comme valeur de plage de sortie... N'oublions pas que cette carte ne dispose d'aucune possibilité de modifier la tension. Son Datasheet complet est disponible ici |
 |
|
Buffer DDR à verouillage de phase sans délai - ICS93722 |
|
 |
Sous ce nom barbare se cache le buffer pour la mémoire DDR indispensable a son fonctionnement. Inutile de la cacher, le composant selectionné est un composant économique qui ne présente pas toutes les caractéristiques de ces fréres. Cependant, pour la gestion de 2 slots DDR-SDRAM, il est amplement suffisant et nous n'avon rencontré aucun probleme de gestion mémoire. Son Datasheet complet est disponible ici |
|
Codec AC97 2.2 - Realtek ALC201A |
|
|
En guise de Codec pour répondre a la norme 2.2, Chaintech a choisi le bon vieux ALC201A de Realtek. Ce chip supporte une sortie SPDIF non cablée dans le cas de la 7SID. Cependant, quitte a n'exploiter que peu de ses capacités, Chaintech aurait aussi pu prendre un ALC100 (Value) ou un ALC200 (Performance) Son Datasheet complet est disponible ici |
 |
- Note sur le générateur de fréquences :
Comme nous l'avons vu plus haut, la génération de fréquence est assurée par un ICS 9248-199. Or pour fonctionner correctement, ce générateur a besoin d'une fréquence de référence. Cette fréquence doit etre fournie par le biais d'un quartz de 14.318 Mhz. Or quant on regarde sur la carte, on trouve un quartz de 14.000 Mhz ! Les résultats au final donnent un FSB de 99.58 Mhz pour un FSB de 100 Mhz et 132.41 pour un FSB de 133 Mhz (qui devrait etre 133.333 Mhz ).
Bref, la fréquence finale pour un Duron 1 Ghz n'est pas 1000 Mhz mais 995.8 Mhz. De la meme facon, pour un Athlon 1.4 Ghz, au lieu de 1400 Mhz, la fréquence chute à 1392.2 Mhz. Cependant, j'avoue que la perte de performance est quasi-nulle, mais la qualité de fabrication souffre d'un manquement à ce niveau...
