BIOS et overclocking

Inutile de le cacher plus longtemps, là ou le BIOS de la K7S5A etait clairement une incitation au suicide tellement il etait déprimant, le BIOS de la K7S6A regorge de tout un tas d'options trés interessantes et clairement axé sur l'overclocking. Allons donc faire un petit tour d'horizon des différentes options qu'il comporte :

• Paramètres mémoire :

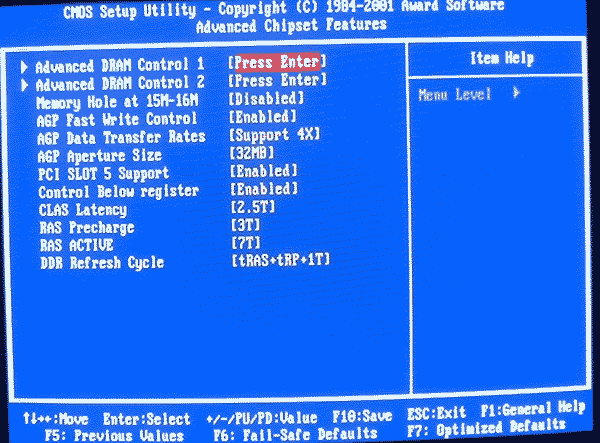

Le BIOS de la K7S6A permet d'ajuster tous les timings mémoires avec une précision rarement vues jusqu'ici : Tout ce joue dans le menu "Advanced Chipset Feature", le voici :

On constate qu'uniquement dans ce menu, nous avons déja accés a plusieurs paramétres de réglage mémoire que nous n'avions pas dans la K7S5A. Bien sur le CAS Latency, mais aussi le RAS Precharge et le RAS Active Time. le DDR Refresh Cycle permet d'elimier le temps de latence en choissisant "tRAS+tRP" a la place de "tRAS+tRP+1T". Mais d'autres options encore plus pointues se trouvent dans les menu "Advanced DRAM Control 1" et "Advanced DRAM Control 2" :

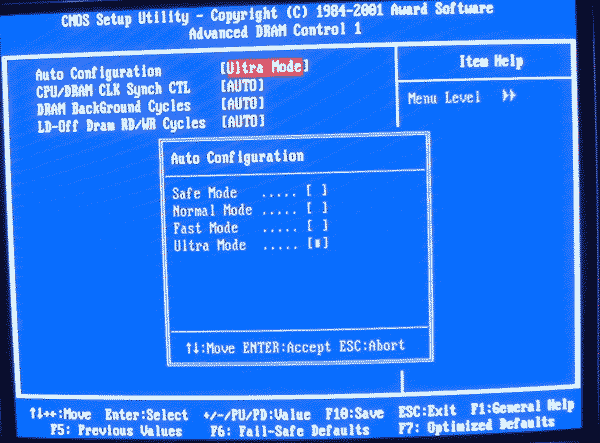

Cliquez pour agrandir Advanced DRAM Control 1

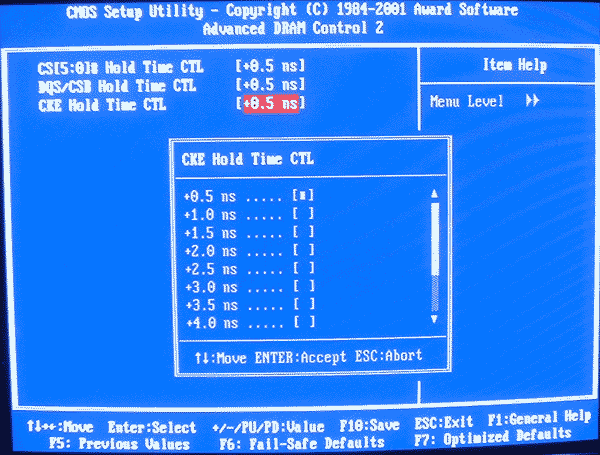

Cliquez pour agrandir Advanced DRAM Control 2

Dans le premier menu, on peut choisir entre Normal, Fast ou Ultra Mode, ce qui configure automatiquement les timings du dessous. On peut aussi les configurer a la main. Concernant le deuxieme menu, je vous avouerais clairement que je sais pas exactement a quoi correspondent les options présentes (à rajouter de la latence bien sur, mais aucune idée de quel signaux sont utilisés). Les bidouilleurs vont etres content !

• Commande du MuTIOL et Monitoring

Autre possibilité du BIOS trés interessante, l'utilisateur peut lui meme choisir en fonction de ses preferences ou pour regler des problemes, quel Bus doit etre utilisé pour la communication interne NorthBridge/Southbridge. Il a bien entendu le choix entre le classique Bus PCI et le MuTIOL (Embedded Bus). Le systeme de monitoring est exactement le meme que celui de la K7S5A, ce qui est tout a fait normal puisque le chip (ITE8705F) est le même.

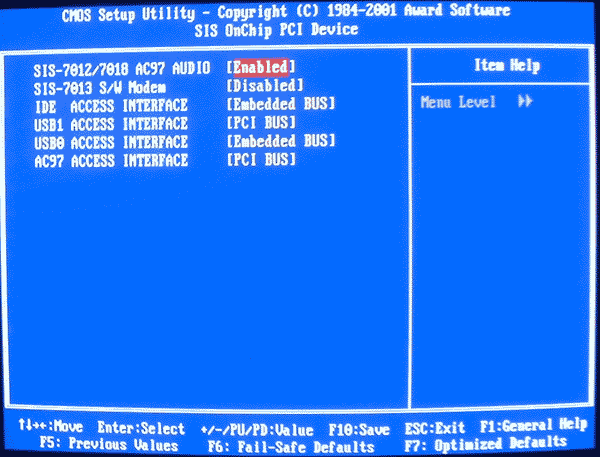

Cliquez pour agrandir SiS OnChip PCI Device

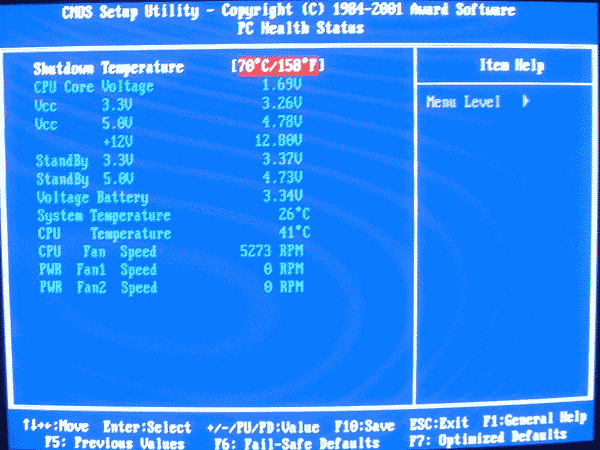

Cliquez pour agrandir PC Health Status

• BIOS et Overclocking

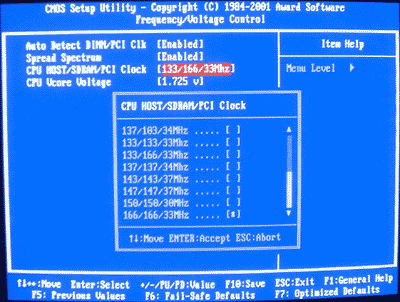

Voyons maintenant l'overclocking. Quel plaisir de retrouver dans le BIOS toutes les options necessaires pour un overclocking de qualité jusqu'a 166 Mhz :

Le BIOS propose tout un tas de fréquences comprise entre 100 et 133 Mhz avec, a chaque fois, des options de désynchronisations comme 133/166 ou 133/100, ce qui est bien pratique lors d'un overclocking. L'ajustage de la tension du CPU n'est pas non plus en reste avec un reglage compris entre 1.1 Volts et 1.85 Volts par pas de 0.025 Volts. Un spread Spectrum est présent pour diminuer les perturbations électro-magnétiques lorsque de haut FSB sont utilisés. Un reproche toutefois, le coefficient du CPU n'est ajustable que grace a des jumpers externes...

Voyons maintenant les capacités d'overclocking par rapport a la Shuttle AK31 v3.1 qui est une référence en matiére d'overclocking. Nous avons repris pour ce test un Duron 800 ainsi qu'un Athlon XP 1700+

• Duron 800 Mhz

• Athlon XP 1700+

Exceptionnel pour un fabricant comme ECS de quasiment parvenir aux performances du maître. Ainsi notre Athlon XP est stable jusqu'a 1.6 Ghz (1900+) alors que le Duron 800 Mhz tiens les 1.1 Ghz sans probleme.

Seul point positif, le nombre de réglage possible ou la carte de Shuttle reste largement devant grace a un ajustement mhz par mhz alors que la K7S6A passe de 133 a 137 puis 143 et ensuite 150. Ce qui reste quand meme tres pratique puisque chaque etape corresponds a un P-Rating (133 = 1700+, 137 = 1800+, 143 = 1900+ et 150 = 2000+)
