Asus P4B533-VT (i845G, Gigabit Ethernet, Serial ATA et Pentium 4 HT)
By The Mad
Sommaire:



Packaging



Comme nous l'avons dit lors de l'introduction, le packaging n'etait pas encore finalisé au moment ou nous avons recu la carte. Cela nous donne l'occasion de voir une boite "générique" Asus, sans référence particuliere mais avec un design réussi :

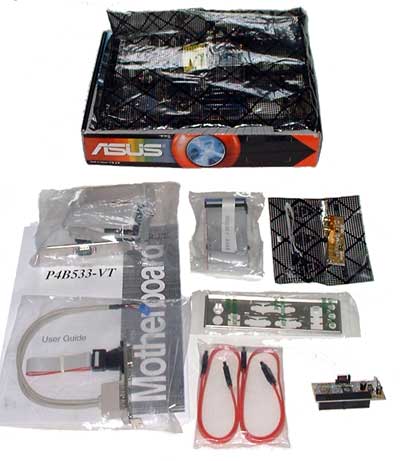

Comme on le voit, aucune mention sur le type de carte ne figure sur la boite. La version qu'on trouvera dans le commerce sera bien sur estampillée "P4B533-VT". Passons maintenant à l'interieur de la boite :



La carte mère est livrée avec :

  • Un manuel d'utilisation
  • Un CD de drivers
  • Deux nappes Ultra DMA 100
  • Deux nappes Serial ATA 150
  • Une nappe Ultra DMA 33
  • Une nappe pour lecteur de disquette
  • Un connecteur fond de panier avec un port Serie DB9
  • Un connecteur fond de panier avec un port jeux et 2 USB
  • Un connecteur externe avec 2 SPDIF (In et Out)
  • Une facade arriere pour boitier ATX
  • Un adaptateur Parallel to Serial ATA

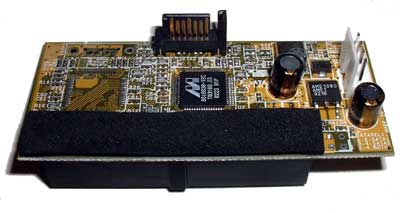

Concernant l'adaptateur Parallel to Serial ATA, il fonctionne parfaitement avec tout les disques durs que nous avons testé. Par contre, il necessite une alimentation à part. Voyons ca de plus prés :





  • Caractéristiques de la carte

Voyons un peu les caractéristiques de la cartes selon Asus :

CPU
Socket 478 for FC-PGA2 Pentium® 4 (Willamette/Northwood) 1.4GHz to 3.0GHz+

Form Factor
ATX
12.0" x 9.6" (30.5cm x 21.8cm)
PCB : 6 Couches (Layer)
Chipset

North Bridge: Intel® 845G
South Bridge: Intel® ICH4

Memory

Three 184-pin DDR DIMM sockets to support
- Three 2.5V DDR SDRAM (DDR200/DDR266)
Maximum: 2 Go ( 2 x 1 Go)
Technology supported : 64/128/256/512 Mbits per chip

/!\ Malgré la présence de 3 slots DDR-SDRAM, l'i845G ne gere que 4 banques mémoires (une banque par face d'une barrete) ainsi on ne pourra mettre que 2 barrettes double-faces maximum ou 3 simple face (ou 1 double et 2 simples)


SYSTEM BIOS :
4Mb Flash ROM, Award® BIOS, TCAV, PnP, DMI2.0, SM BIOS 2.3
Expansion Slot:
1x  Universal-AGP slot for both 2x/4xAGP (v2.0 compliant)
6x  32-Bit PCI slots (v2.2 compliant)


I/O Interface :

Smart Card /Memory Stick /Secure Digital reader connectors (optional)
ASUS iPanel connector (optional)
ASUS front panel audio connector (optional)
2 x USB headers support optional 4 USB ports
CPU /chassis fan, 20-pin ATX power, 4-pin ATX 12V power
CD /AUX /Modem in, S/PDIF-in/out (all optional)
SIR, COM2
Wake-On-LAN, Wake-On-Ring, chassis intrusion, SMBus.
PS/2 keyboard /mouse, 2 x USB, 1 x Serial, 1 x Parallel, 1 x RJ-45 (optional),
Game/Mic-in/Line-in/Line-out (optional)

Audio
C-Media CMI8738 6-channel hardware audio controller
S/PDIF-in/-out interface

Hardware Monitoring
ASUS ASIC
3 FAN sensors, voltages and temperature monitoring



Special Features :

CPU Vcore, Memory voltage , and AGP voltage adjustable
ASUS EZ Flash
Multi-language BIOS
ASUS EZ Plug™
ASUS POST Reporter
ASUS MyLogo2
CPU Throttle
AGP warning LED
USB 2.0 Ready
Power Loss Restart
ASUS® JumperFree
Support LCD & TV-Out Card
