BIOS & Overclocking

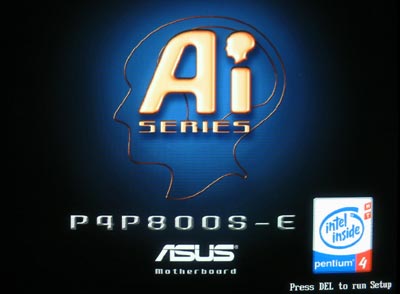

Comme depuis le début des chipsets i865/i875, Asus utilise désormais un BIOS AMI pour ses cartes mères. Les utilisateurs semblent unanimes pour trouver ce BIOS moins ergonomique que le précédent BIOS Award. Plus grave, les bugs de BIOS se succédent alors qu'ils n'apparaissait jamais dans les versions précédentes. Le bug le plus courant semblant etre le message "Overclocking Failed" suivi d'un clear CMOS a chaque reboot qui se produit quelques soit les parametres du BIOS. Pour l'avoir rencontré pendant les tests, c'est trés stressant. Mettons ceci sur le fait que le BIOS de la P4S800S-E était un BIOS Beta et qu'il n'existait pas de BIOS final lors du test. Niveau Full Screen Logo, Asus garde sa communication sur l"Ai" ou Asus Intelligence. :

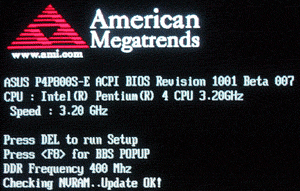

Le menu de démarrage indique le Processeur, la fréquence actuelle ainsi que la fréquence mémoire :

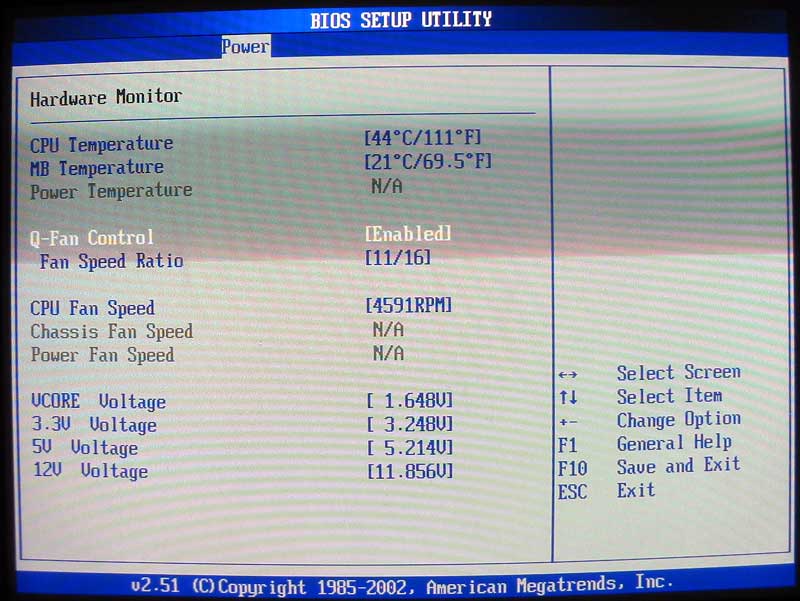

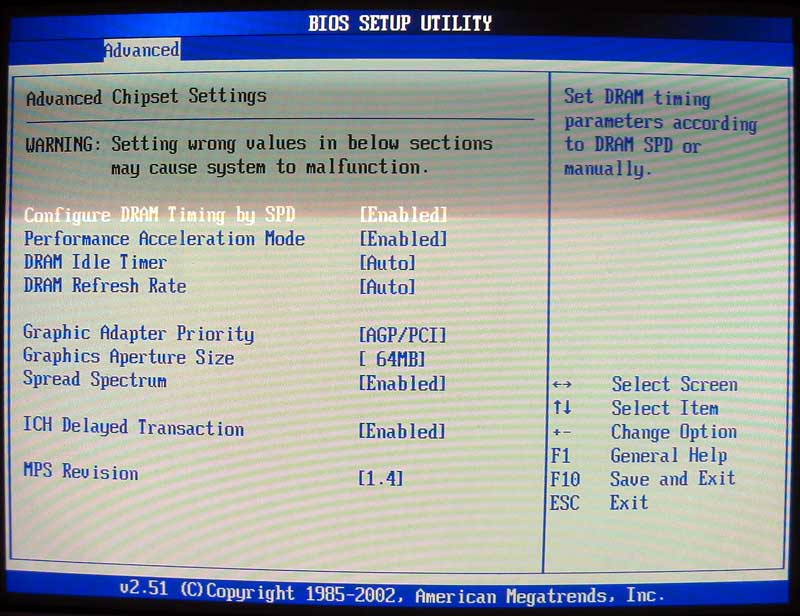

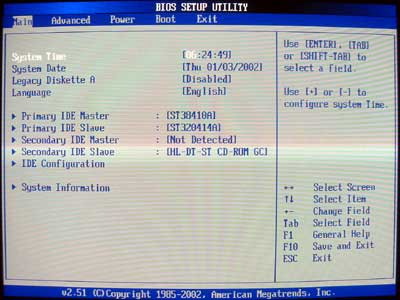

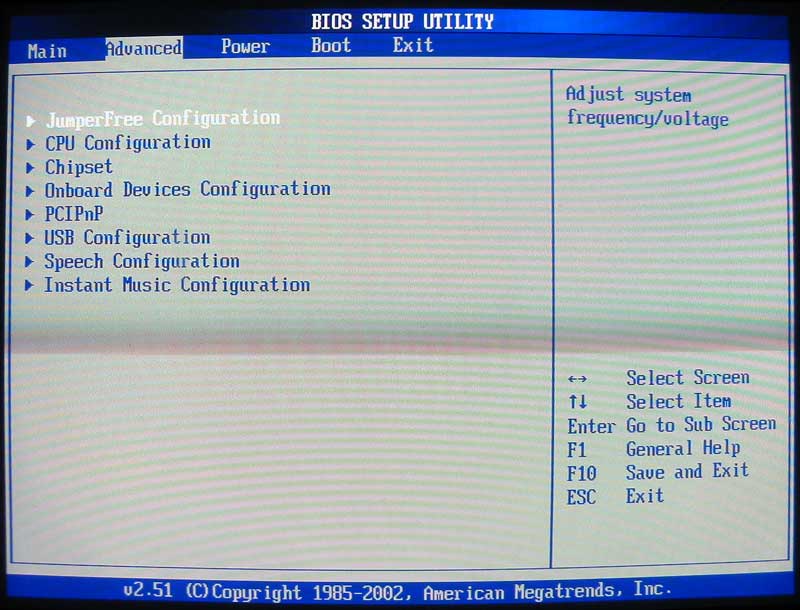

Rien d'exceptionnel donc jusque ici. Strictement identiques aux autres cartes d'Asus, le BIOS dispose logiquement des memes options. Voyons ca :

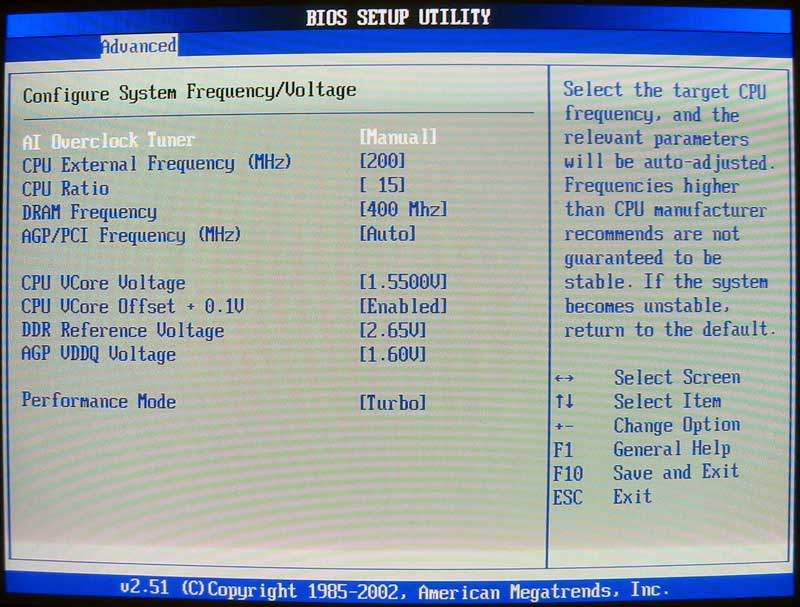

Rien de bien palpitant ici non plus puisque le BIOS est strictement identique à celui de la P4P800/P4C800. L'overclocking a par contre été plus poussé puisque de nombreux ratios mémoires supplémentaires existent. Avant de voir ces ratios, voyons les parametres disponibles :

• Ai Overclock Tuner : Le fameux AI Overclock, qui ajuste les parametres ci-dessous pour un OC de 5, 10, 20 ou 30%.
• CPU External Frequency : Réglable de 100 Mhz à 400Mhz par pas de 1 Mhz
• AGP/PCI Frequency : Reglable à 66, 72 ou 80 Mhz. Il permet de fixer les tensions AGP/PCI
• CPU Vcore : Dans le cas d'un Northwood, le Vcore est ajustable de 1.475 Volts à 1.950 Volts pas pas de 0.025 Volts.
• DDR Reference Voltage : Les choix disponibles sont : 2.55 Volts, 2.65 Volts, 2.75 Volts et 2.85 Volts
• AGP VDDQ Voltage : Ajustable entre 1.5 Volts, 1.6 Volts, 1.7 Volts et 1.8 Volts.

Niveau ratios mémoires, la P4P800S-E permet d'utiliser un mode DDR500 ou DDR533 en mode FSB800 :

Vous l'aurez compris, Asus utilise la meme astuce que pour le PAT pour procéder ces ratios. En effet, si a 225 Mhz vous choisisser le mode DDR500, le BIOS configure le Northbridge en mode FSB533 et ratio FSB533/DDR333. trés logique donc.

• Overclocking :

Nous avons effectués des tests d'overclocking avec un Pentium 4 3.2 Ghz FSB800 ainsi qu'avec un Pentium 4 2.66 Ghz FSB 533. Le but est de connaitre le FSB maximum qu'il nous était possible d'atteindre (coef minimum) et bien sur, la fréquence finale maximum. Voici les résultats :

• Pentium 4 2.66 Ghz - 0.13 µm - Northwood C0 - FSB533

Rien a dire ici puisque les 3.1 Ghz que nous avons pu atteindre avec notre P4 2.66 Ghz et la P4P800 sont egalement atteignable avec la P4P800S-E. Vu son positionnement, on poura dire que cette carte sera parfaite pour l'overclocking d'un Celeron Northwood qui bénéficie de trés bonnes capacité dans ce domaine (ce qui ratrape un peu leurs faibles performances)

• Pentium IV 3.2C Ghz - 0.13 µm - Northwood D0 - FSB800

Bien que disposant du meme BIOS et du meme étage d'alimentation, la P4P800S-E ne parvient pas a faire aussi bien que sa grande soeur puisque nous n'avons pas pu depasser 3680 Mhz de manière stable alors que la P4P800 permet jusqu'à 3840 Mhz sans plantage. Voyons maintenant jusqu'ou peut monter cette carte en FSB maximum

Faiblesse ici pour la P4P800S-E qui ne parvient pas a depasser un FSB de 280 Mhz au maximum (mémoire désynchronisée, Coefficient à 8x) alors que les P4P800/P4C800 depassent toutes les limites pour arriver à un impressionant 330 Mhz. On l'aura compris, cette carte n'est pas faite pour overclocker un gros Pentium 4 'C' et vu son positionnement entrée-de-gamme, on sera indulgent.
