Le layout (disposition et choix des différentes composants) d'une carte necessite beaucoup d'étude afin de faire des choix pertinants, Voyons maintenant ceux d'Asus :

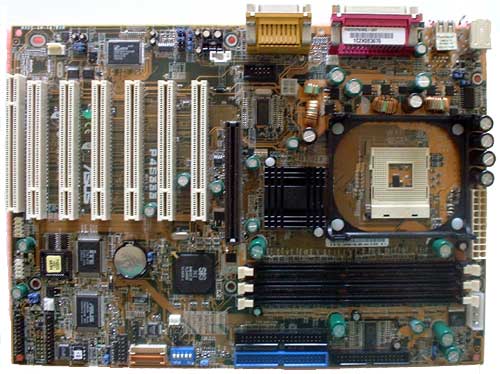

Premiere constatation, c'est propre ! Propre et bien rempli. Ainsi la carte comporte 3 slots DDR-SDRAM, 6 slots PCIs, un ACR et un AGP. Le Northbridge est équipé d'un dissipateur mais chauffe peu.
|
Points positifs
|
Points négatifs
|
|
|
Parfais ! c'est le seul mot qui nous vient a l'esprit en regardant le design de la carte, les composants sont bien disposés, l'integration des nombreux gadjets, connecteurs, slots, jumper est excellente. Un exemple à suivre ! On retrouve pele-mele, le connecteur pour le lecteur de carte a puce optionel, le connecteur EZ-Plug, les connecteurs pour ventilateurs (3), le connecteur I-Pannel et plein d'autres choses...
Voyons maintenant si le choix des composants est aussi bon que leur disposition :
|
NorthBridge SiS 645
|
|
 |
Comme nous l'avons dis dans la partie précédente, le SiS 645 gére la DDR-SDRAM PC200/266/333 ainsi que la SDRAM PC100/PC133/PC166 pour un maximum de 3 Go de mémoire (2 Go de DDR333 max.). Il gére aussi le bus QDR des pentium 4 à 100 Mhz et un controleur de bus AGP 4X FW/SBA Il est équipe de la technologie MuTIOL de communication NorthBridge/Southbridge via un Bus 16 bits fonctionnant a 4x66 Mhz et délivrant une capacité de transfert de 533 Mo/s |
|
Southbridge SiS 961
|
|
|
Compagnon du 645, le Southbridge MuTIOL SiS 961 peut fonctionner en architecture Pentium !!!, Athlon et Pentium 4. Il permet la gestion de :
|
 |
|
Contrôleur Super
I/O ITE 8707F
|
|
 |
EN-FIN ! Enfin, quelqu'un a remplacé le 8705F antédiluvien, qu'on retrouve sur l'enorme majorité des cartes. Le composant choisi est donc cette l'evolution du 8705F, l'ITE 8707F. Bien que le datasheet ne soit pas disponible sur le site d'ITE, on peut donné quelques une de ses caractéristiques :
|
|
Gestionnaire monitoring
Hardware Asus ASB100
|
|
|
Bien que l'ITE8707 supporte le monitoring des tensions, ventilateurs et autres, Asus a choisi, pour une plus grande stabilité et précisions, d'utiliser un composant maison, l'ASB100, qu'on peut aussi retrouver sur la P4B266. Ce composants gére donc tensions / temperatures / vitesse de rotation des ventilateurs. Enfin un choix different... |
 |
|
Générateur
de fréquences - ICS 952001AF
|
|
 |
L'ICS 952001 est le générateur de fréqence haut de gamme destiné aux chispet SiS 645 / 650. Il fait partie de la famille TCH (Timing Controler Hub) d'ICST et permet une frequence maximale de 200 Mhz par pas de 0.1 Mhz. Il fournit bien sur egalement toutes les autres frequences requises (DDR, AGP, PCI, ...etc). Depuis peu, on peut meme le controler de maniere logicielle par le biais de CPUFSB Son Datasheet est disponible ici |
|
Buffer DDR à
verouillage de phase sans délai - ICS 93705CF
|
|
|
Le traditionnel Buffer DDR. Celui-ci est la version haut-de-gamme du 73725 qu'on retrouve sur la P4S5A d'ECS. Son Datasheet complet est disponible ici |
 |
|
Régulateur de
Tension : HIP6301
|
|
 |
Sur le choix du Régulateur de tension, par contre, Asus n'a pas pris de risque et nous remet un bon vieux 6301CB, connu et reconnu par tout le monde, c'est LE régulateur par defaut. Il permet de générer une tension comprise entre +1.1 Volts et +1.85 Volts par pas de 0.025 Volt. Son Datasheet complet est disponible ici |
|
Controleur Audio Hardware
CMI8738-MX
|
|
|
Le Controleur Audio est de marque C-Media. C'est meme le haut de gamme de C-Media. Il est de bien meilleure qualité que le codec AC97 qu'on retrouve généralement sur ce genre de cartes. Il peut gérer 5.1 voix hardware. Ce controleur support le DirectSound 3D ainsi que l'EAX et l'A3D. Il gére aussi une sortir et entrée SPDIF (disponible sur la carte). La version "-MX" ne comporte pas de codec modem, ce qui est une bonne chose Son Datasheet est disponible ici |
 |
|
Controleur LPC Carte
à Puces / Carte Mémoires Winbond SMART@IO W83L518D
|
|
 |
La P4S333 géré en option un lecteur de carte à Puces et de cartes mémoires. C'est grace a ce controleur. Il permet la gestion des cartes a puces (normes PC/SC). Les normes de cartes mémoires supportées sont :
|
|
Synthétiseur
Vocal Winbond W83791D + Mémoire W55F10A
|
|
|
La fonction de synthese vocale de la P4S333 est réalisée grace a deux composants. Premierement grace au Winbond W83791D, qui est un petit composant de monitoring hardware, qui , malgré sa taille, peut surveiller une plage impresionnante de tensions (plus de 10), de capteurs thermiques ou de ventilateurs. Il est équipé d'un module de synthese vocale pour annoncer les problemes rencontrés. On le commande via le SMBUS. Un module Winbond W55F10A est present a ces cotés. Il s'agit en fait d'une mémoire EEPROM Flash série d'un capacité d'un Megabit (128 Ko). Ce qui est enorme pour ce type de mémoire. Cette mémoire permet d'enregister des messages afin de personnaliser les messages que le controleur |
 |
- Alimentation électrique

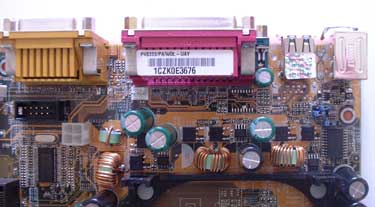

La partie alimentation de la carte innove elle aussi. Les traditionnels MOSFETs ont été remplacé par des MOSFETs au format CMS. Bien plus petit, ils presentent l'avantage de chauffer moins et d'etre plus fiable. Ils requierent aussi moins de condensateurs de filtrages. Les trois selfs restent toutefois presentes, entourées de 3 condensateurs 16V 1200 µF et 6 condensateurs 6.3V 3300 µF. Voyons ca :

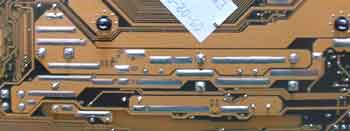

Pour garantir un parasitage plus faible et donc une meilleur stabilité (surtout quand la carte est overclockée), Asus a doté le dos de la carte d'"Overclocking strip", grande spécialité d'Abit :

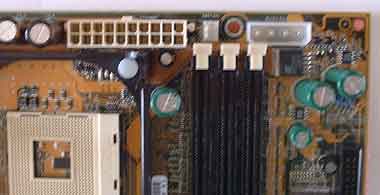

Dernier point a aborder, le EZ-Plug d'Asus. Il s'agit en fait d'un principe trés simple. Les cartes meres Pentium 4 necessitent tres souvent la presence d'une alimentation au format ATX 2.03, équipée de connecteur +12V auxilliaire (le petit connecteur blanc carré qu'on apercoit sur la photo du dessus). Ainsi, en cas d'evolution, on est obligé de changer d'alimentation... sauf avec l'EZ-Plug. En effet, le connecteur ATX auxilliaire a été remplacé par Asus par un connecteur standard de disque dur / lecteur de CD qui fait donc office de connecteur +12V auxilliaire :
Un petit régulateur et deux condensateurs pour filtrer le signal et on peut garder sa vieille alim sans probleme. Merci Asus !
