ECS P4S8AG (SiS648 + Xabre 200)
By Samuel D. - 03/03/2003
Sommaire:



Packaging

Contrairement aux autres boites des cartes ECS, esthétiquement trés sobre, la boite de la P4S8AG met l'accent sur le chip Xabre intégré à la carte. L'orientation "retail" de la carte semble influer sur le packaging choisis par ECS :

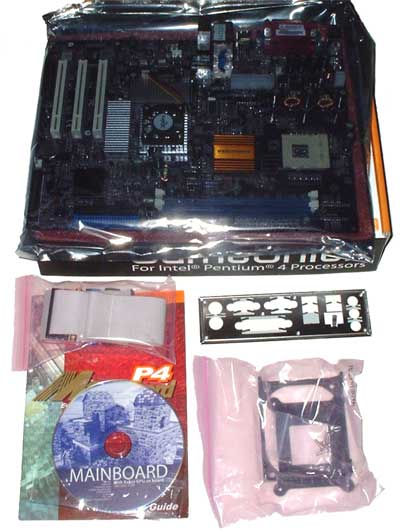

La première plate-forme AGP 8x intégrée au monde... Je vous laisse juger de la véracité de ce slogan ;) Voyons maintenant le contenu de cette boite :





Soyons clair : C'est simple, trés simple, ECS ne fournis que le strict minimum :

  • Une nappe IDE 80 connecteurs UDMA 100
  • Une nappe disquette 34 connecteurs
  • Un connecteur fond-de-panier
  • Un manuel d'utilisation
  • Un CD de drivers
  • Un support pour CPU ( Do it Yourself ! )

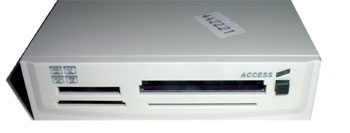

  • Un lecteur de cartes mémoires (voir ci-contre), supportant :
    • Compact Flash
    • SmartMedia
    • Secure Digital
    • Memory Stick

Bref, la carte d'ECS n'offre que le minimum, a l'exception du lecteur de cartes 4-en-1 qui est une initiative interessante. Voyons maintenant les caractéristiques de la carte mére.




Caractéristiques de la carte

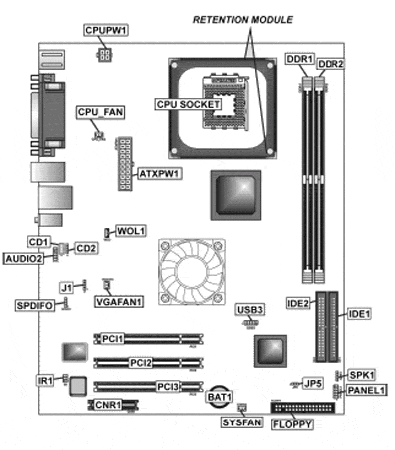

Commencons par voir un schéma du layout de la carte et ses différents connecteurs :



ECS P4S8AG Schematic Layout



Voyons un peu les caractéristiques de la cartes selon ECS :



CPU
Socket 478 for Intel Pentium 4 / Celeron up to 2.8 GHz
On-die 512KB/128KB L2 Cache with full speed
Form Factor
- ATX
- 30.5cm x 24.4cm
Chipset

North Bridge: SiS® 648 (HMAC) with AGP8X North Bridge
South Bridge: SiS® 963 South Bridge

Memory

2 DDR DIMMs
Supports DDR400 / DDR333 / DDR266 / DDR200
Max. 2GB


SYSTEM BIOS :
- Award 2Mb Flash EEPROM
Expansion Slot:
3 x PCI (PCI 2.2 Compliant)
I/O Interface :

- 1 x FDD
- 2 x UDMA ATA 133/100/66 Bus Master IDE
- 2 x USB 2.0 (4 ports by cable with rear USB bracket)
- 3 x cooling fan pin headers
- CD/AUX in

Back Panel I/O Ports
- 1 PS/2 Mouse
- 1 PS/2 Keyboard
- 1 Parallel
- 2 Serial
- 1 IEEE 1394A (optional)
- 1 LAN (optional)
- 4 USB
- 1 Line-in
- 1 Line-out
- Microphone



Special Features :

Graphics

    Xabre® 200 AGP 8X 256 bit GPU clock runs from 200
    Built-in 64MB DDR on board runs from 400MHz

  • 2D Engine Features
    Built-in Direct Draw Accelerator
    MPEG-II MP@ML standards compliant
    Built-in motion compensation logic
    Supports up to 20Mb/sec rate decoding
    Direct DVD to TV playback
    Supports single video windows with overlay function
    Supports DVD sub-picture playback overlay
    Built-in independent Gamma correction RAM
  • 3D Engine Features
    Supports Direct 3D version 8.1; pixel shader version 1.3
    Supports AGP 8X for texture/vertex fetch
    Built-in 32-bit floating point VLIW Geometry
    Transform/Lighting (T/L) and triangle setup engine
    Built-in 4 pixel programmable rendering pipelines and 8 texture units (4P8T)
    Supports up to 2048 x 2048 texture size
    Built-in hardware stereo auto rendering engine
    Supports 2X/4X full scene anti-aliasing





Suite ( Présentation du Chipset [SiS648] )
