Abit SR7-8X (SiS648 : Pentium 4B, SiS963 et DDR400)
By The Mad
Sommaire:



Packaging

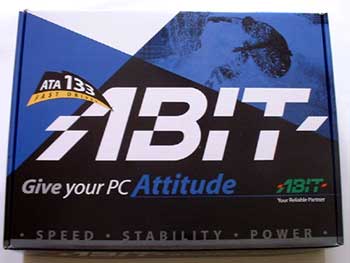

Abit reste un "grand" constructeur dans la mesure ou c'est un des plus connu. Voyons la boite qu'il a choisi pour la SR7-8X :





Comme on peut le voir, Abit a choisi une boite "standard", bleue, qui peut convenir à plusieurs modeles de cartes (pour peu qu'elles supportent l'ATA133). Pour les différencier, un autocollant contenant le modéle de la carte (voir en page 1) est collé sur un coté de la carte. Pour une carte d'entrée de gamme, c'est acceptable. Plus intéréssant, voyons le contenu :

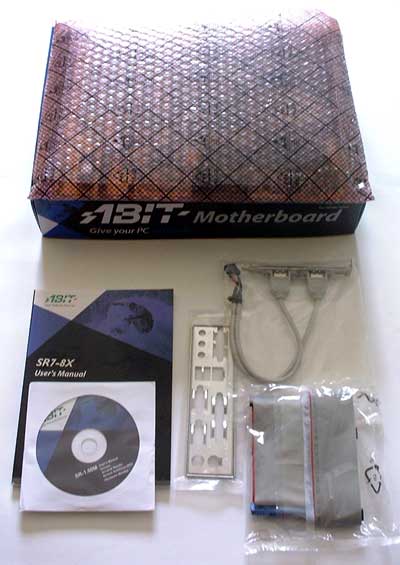

La boite contient peu de choses, le nécessaire, rien de plus. On trouve :

  • La carte-mère
  • Un manuel (complet, mais sans plus)
  • Un CD de drivers
  • Une plaque ATX pour la tour
  • Deux ports USB supplémentaires
  • Une nappe disquette 34 pins
  • Une nappe IDE 80 pins

Bref, encore une fois, le minimum syndical mais qui reste accéptable vu l'orientation de la carte.





Caractéristiques



Voyons un peu les caractéristiques de la SR7-8X selon Abit :

CPU

Intel Pentium 4 processor (Supports 400MHz & 533Mhz system data bus)
Socket 478

Form Factor
Form Factor: ATX
Dimensions: 305mm*244mm
PCB : 6 Couches (Layer)
Chipset

SiS 648 / 963
. Supports Ultra DMA 33/66/100/133
. Supports Advanced Configuration and Power Management Interface (ACPI)
. Accelerated Graphics Port connector supports AGP 4X/8X Interface (1.5V/0.8V)
. Supports USB 2.0 for up to 6 (six) slots

Memory

. Three 184-pin DIMM sockets (unbuffered Non-ECC DIMM)
. Supports 3 DIMM DDR 200/266 (Max. 3GB)
. Supports 2 DIMM DDR 333 (Max. 2GB)

SYSTEM BIOS :
. SoftMenuTM Technology to set CPU parameters
. Supports Plug-and-Play (PNP)
. Supports Advanced Configuration Power Interface (ACPI)
. Supports Desktop Management Interface (DMI)
. AMI BIOS

On-Board Audio & On-Board LAN

LAN
. On board RTL8100B PCI Fast Ethernet Controller
. 10/100M Operation support ACPI & Wake on LAN

Audio
. 2-Channe. AC 97 CODEC on board

I/O Interface :

Interna. I/O Connectors
. 1 AGP slot, 5 PCI slots
. Floppy Port supports up to 2.88MB
. 2 x Ultra DMA 33/66/100/133 Connectors
. 2 x USB headers
. 1 x AUX-IN, 2 x CD-IN
. 1 x IrDA
Back Pane. I/O
. 1 x PS/2 Keyboard, 1 x PS/2 mouse
. 2 x Serial, 1 x Parallel
. 2 x USB, 1 x RJ-45 LAN Connector
. Audio connectors (Line-out, Line-in, Mic-in and Game Port)

. Hardware monitoring - Including Fan speeds, Voltages, CPU and System environment temperature
. Supports Wake Up by LAN, Modem Ring, RTC Alarm
. Supports Keyboard and Mouse Power On
. Supports STR (Suspend to RAM)





Suite ( Présentation du chipset (SiS648) )
