BIOS & Overclocking

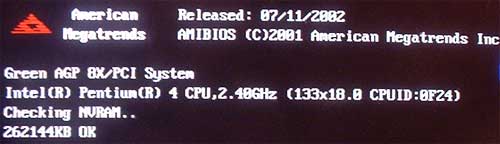

Le BIOS et l'overclocking sont trés liés. Abit posséde depuis quelques années maintenant un procédé interne au BIOS permettant d'offrir une multitude fonctions dédiées à l'overclocking et à l'optimisation de la machine, Il s'agit bien sur du SoftMenu. La SR7-8X, malgré son orientation entrée de gamme, intégre le SoftMenu III que nous verrons par la suite. Voyons tout de suite un boot typique :

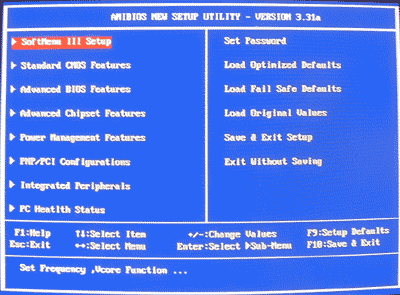

Comme on le vois, ce BIOS est une des toute premières versions disponible pour la SR7-8X et ne fournille pas vraiment de renseignements lors du boot. On aurait aimé pouvoir connaitre la frequence de la mémoire au boot. Passons maintenant à l'interieur du BIOS pour voir ce qu'il contient :

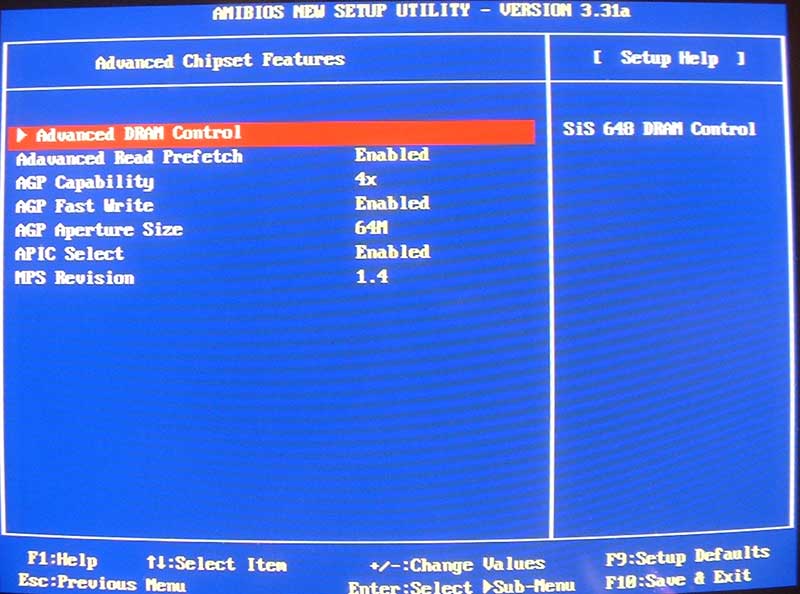

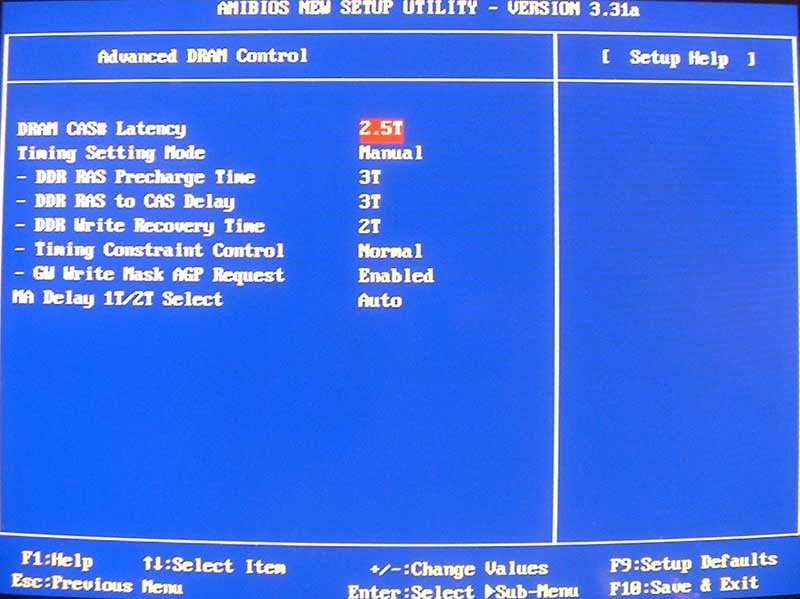

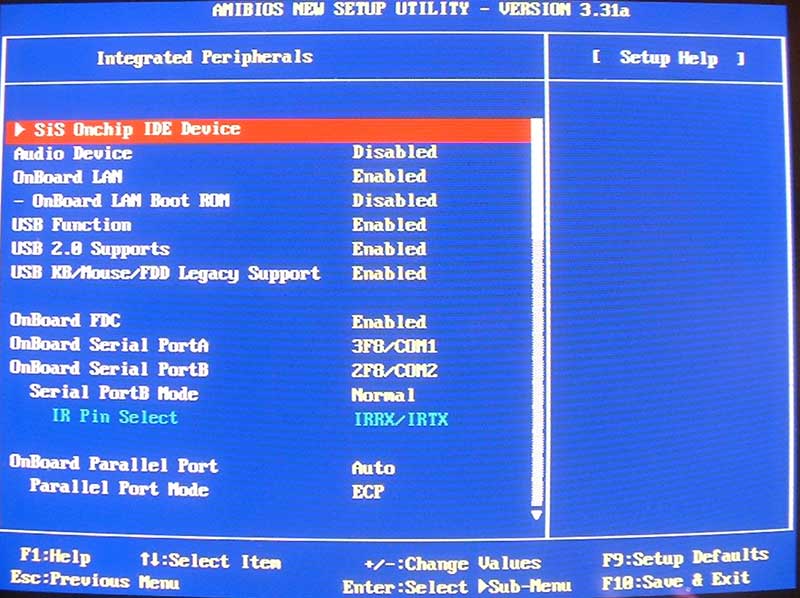

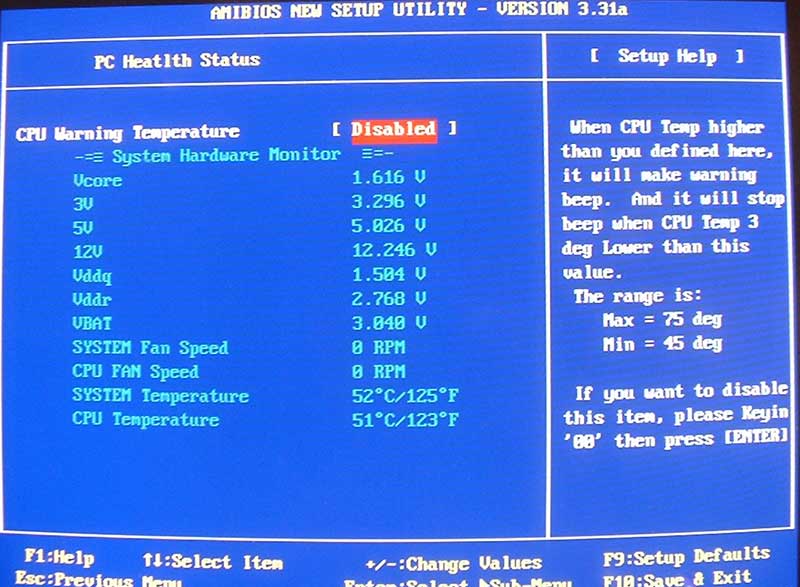

Le SoftMenu III (fiéreté d'Abit) est en premiere position et permet les reglages avancés des frequences/tensions de la carte. Voyons maintenant les différents menu :

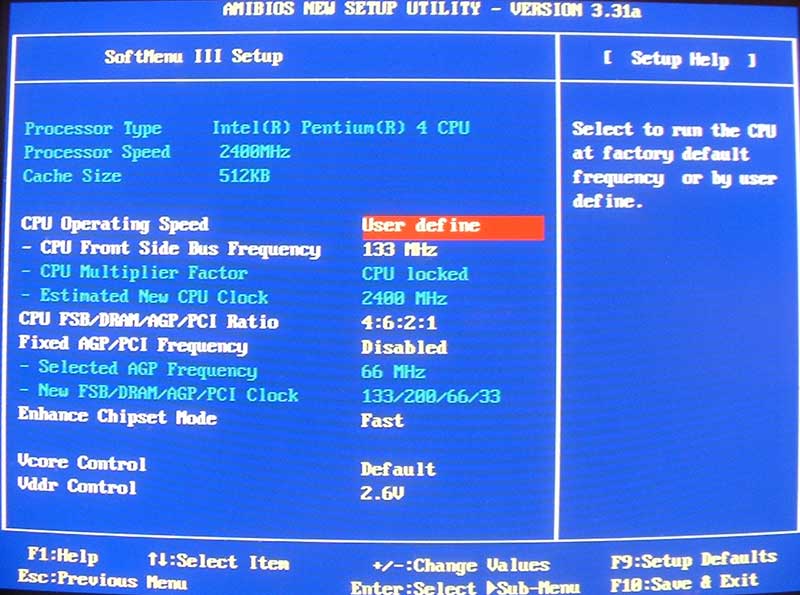

Le BIOS de la Abit SR7-8X est trés paramétrable et offre tout un tas d'options trés interessante dans le domaine de l'overclocking. Voyons ces options (qui sont d'ailleurs concentrées dans le SoftMenu III) :

CPU Operating Speed : Au choix entre Manuel et la frequence d'origine du CPU CPU FSB Frequency : Reglable entre 100 Mhz et 200 Mhz par pas de 1 Mhz CPU Multiplier Factor : "Locked" si non Confidentiel, ajustable si oui CPU FSB/DRAM/AGP/PCI Ratio : Permet de choisir le ratio DRAM et autre (voir ci contre) Fixed AGP/PCI Frequency : Au choix entre Enabled ou Disabled Selected AGP Frequency : Permet de définir au Mhz prés la fréquence du bus AGP ! Enhance Chipset Mode : Au choix entre "Normal", "Fast", "Fixed at 83 Mhz", "Fixed at 144 Mhz" VCore Control : Selection entre "Default", "Defaut + 5%", "Default +10%" et "Default + 15%" Vddr Control : Ajustable entre 2.5V et 2.8V par pas de 0.1 Volts

Bref, le nombre (et la qualité) des options proposées n'a rien a envier aux modéles plus "Haut-de-gamme" et le Softmenu III rempli parfaitement sa fonction. On constate que, tout a fait normalement, on retrouve le support de la DDR400 dans le BIOS via les ratio "3:6:2:1" et "4:6:2:1" correspondant respectivement aux mode DDR400 avec un FSB de 100 QDR et 133 QDR

• Overclocking :

Pour les tests d'overclocking, nous avons testé la carte avec un Pentium IV 2 Ghz basé sur un core Willamette. La principale raison est que les Celeron P4, positionné sur le meme marché que la SR7-8X (c'est a dire l'entrée de gamme) utilisent aussi ce core. Côté NorthWood, nous avons choisi d'utiliser un Pentium 4 1.6A plutot que le 2.4B puisque le premier nous permet de monter plus haut en frequence et de voir jusqu'ou la carte accepte de monter. Commencons par le P4 2Ghz

• Pentium IV 2 Ghz - 0.18 µm

Avec l'architecture Willamette, la SR7-8X arrive a faire aussi bien que la P4S33 d'Asus, dont les capacités d'overclocking sont excellente, meme comparée à l'ancienne référence, la P4B266

• Pentium IV 1.6A Ghz - 0.13 µm

La SR7-8X arrive quasiment au niveau de la P4S333 avec notra 1.6A de test. Mais le plus interessant n'est pas vraiment la frequence maximale atteinte par le CPU. En effet, une mention spéciale est a decerner au controleur mémoire qui est parfaitement stable à 200 Mhz (voire un peu plus), ce qui ne semble pas etre le cas du P4X400 de VIA...
