Pentium 4 : Voyage au cœur du CPU
By Franck
Sommaire:



Overclocking : Willamette et VID



Comme vous avez surement pu le remarquer, le voltage maximum que proposent beaucoup de cartes-mères ne depasse generalement pas +0.2 Volts de la tension originale, ce qui limite souvent les overclockings. La seul solution existant est de modifier physiquement les pins d'identification de la tension sur le processeur pour faire croire au bios que la tension d'origine est plus élevée.

Cette modification est tres risquée et peut détruire purement et simplement votre processeur, ne la tentez que si vous etes absolument certain de ce que vous faites. Voyons donc une photo d'un Pentium 4 Willamette vu de dessous ainsi que les Pins VID utilisées pour l'identification du voltage :

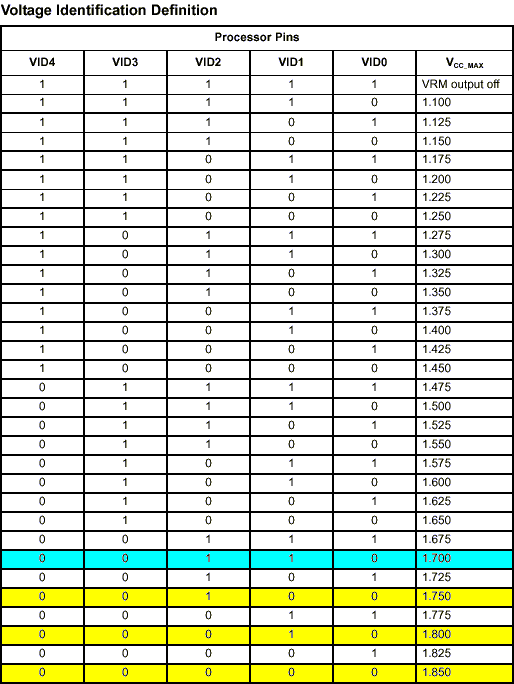

Voyons maintenant la table utilisée pour l'identification :



la ligne bleue est l'identification par defaut (1.700 Volts sur un Willamette). Les modifications les plus simples sont le passage en 1.80V et 1.85 Volts.

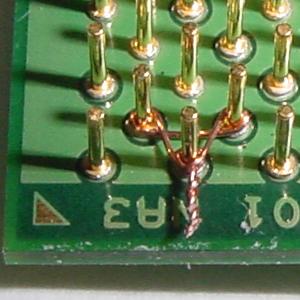

Modification 1.80 Volts

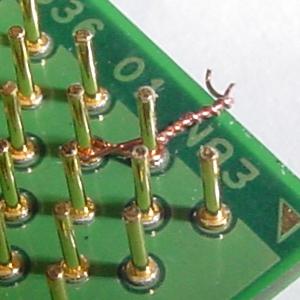

Modification 1.85 Volts



Suite ( NorthWood et VID )
