I ) Le Bloc d'alimentation
Voyons d'abord le bloc d'alimentation de plus prés :

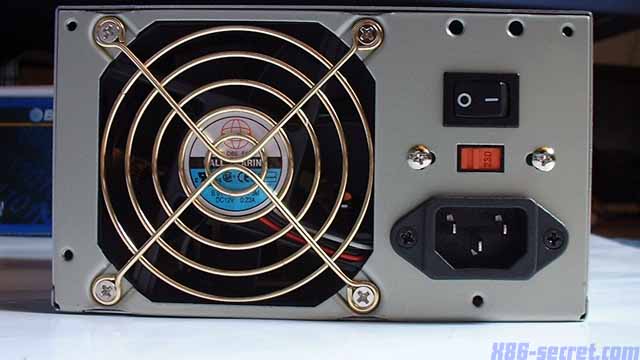

Cette photo est prise de derrière. Tout ce que l'on peut voire est 100% classique, un interrupteur On/Off, un sélecteur 110/220 V, un connecteur d'alimentation et bien sur, un ventilateur avec une grille de protection. C'est d'ailleurs ce dernier qui est commandé avec la température. Plus l'alimentation chauffe, plus il tourne vite. Voyons le second ventilateur situé en dessous de l'alimentation.

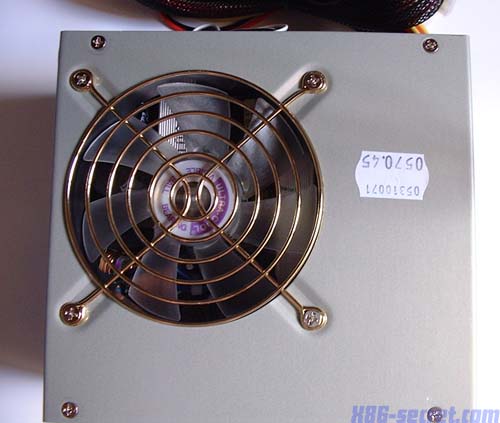

On constate que l'alimentation vue de dessous présente
un ventilateur un peu plus grand que le ventilateur arrière.
L'intérêt de ce ventilateur (qui fonctionne en extraction)
est d'extraire la chaleur accumulée par le CPU, logiquement situé
juste dessous.
Concernant l'installation, rien a signaler, les vis sont placées
aux endroits standard et l'alimentation a fonctionné dés
le premier essai.
II ) Le Cablage et les connecteurs
Voici principalement l'énorme différence entre l'enermax et une alimentation "standard". En effet, la ou le câble ATX ne mesure guère plus de 35 cm sur les autres alims, le câble ATX de l'enermax mesure presque 70 cm ! Voici d'ailleurs un petit tableau récapitulatif
|
Enermax - nombre
|
Enermax - longueur
|
Morex - connecteurs
|
Morex - longueur
|
|
| ATX |
1
|
70 cm
|
1
|
35 cm
|
| Auxilliaires P4 |
2
|
70 cm
|
0
|
n/a
|
| 4 broches DD |
8
|
100 cm
|
3
|
30 cm
|
| 4 broches D7 |
1
|
120 cm
|
2
|
40 cm
|
On voit directement que les câbles de l'enermax sont beaucoup plus
longs que ceux d'une alimentation standard. Lors du test de cette alimentation,
ce point m'a semblé sujet à controverse. En effet, si il
peut être très utile d'avoir de très long connecteurs
pour atteindre les lecteurs situé tout en haut d'une grande tour,
on constate après montage que de trop long câbles peuvent
donner une impression de surabondance de câble. En fait, les câbles
"saturent" rapidement le contenu d'une tour, même d'une
grande tour. Ainsi, la combinaison de 2 nappes IDE, d'une nappe SCSI-2,
d'une nappe U160 et en plus des câbles de l'alimentation s'avère
problématique par manque de place...
Il sera ainsi quasiment impossible d'installer l'enermax dans un moyen
tour. C'est un point à ne pas négliger lors de l'achat.
III ) Vue Interne

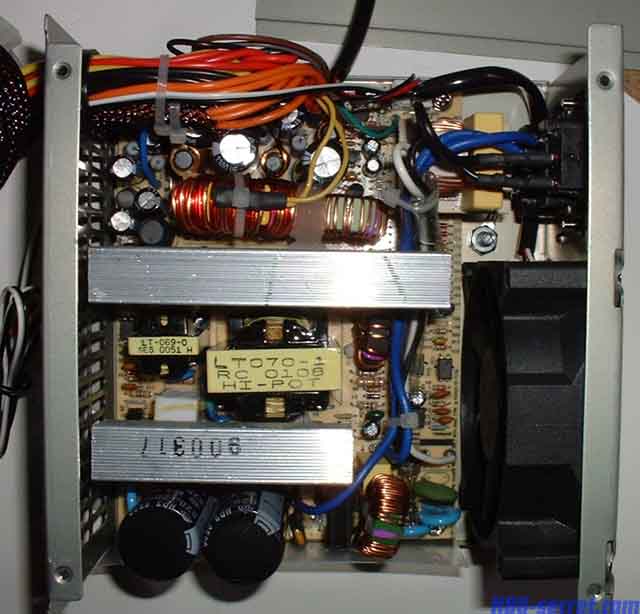

Voyons maitenant l'enermax EG365P vue de l'interieur :
Rien de spécial à dire ici, sauf que l'intérieur de l'alimentation est bien ordonné. On voit bien ici la sonde thermique (avec les fils jaunes) qui fait varier la vitesse du ventilateur d'extraction en fonction de la température.
