IWill XP4G : Vue Intérieure

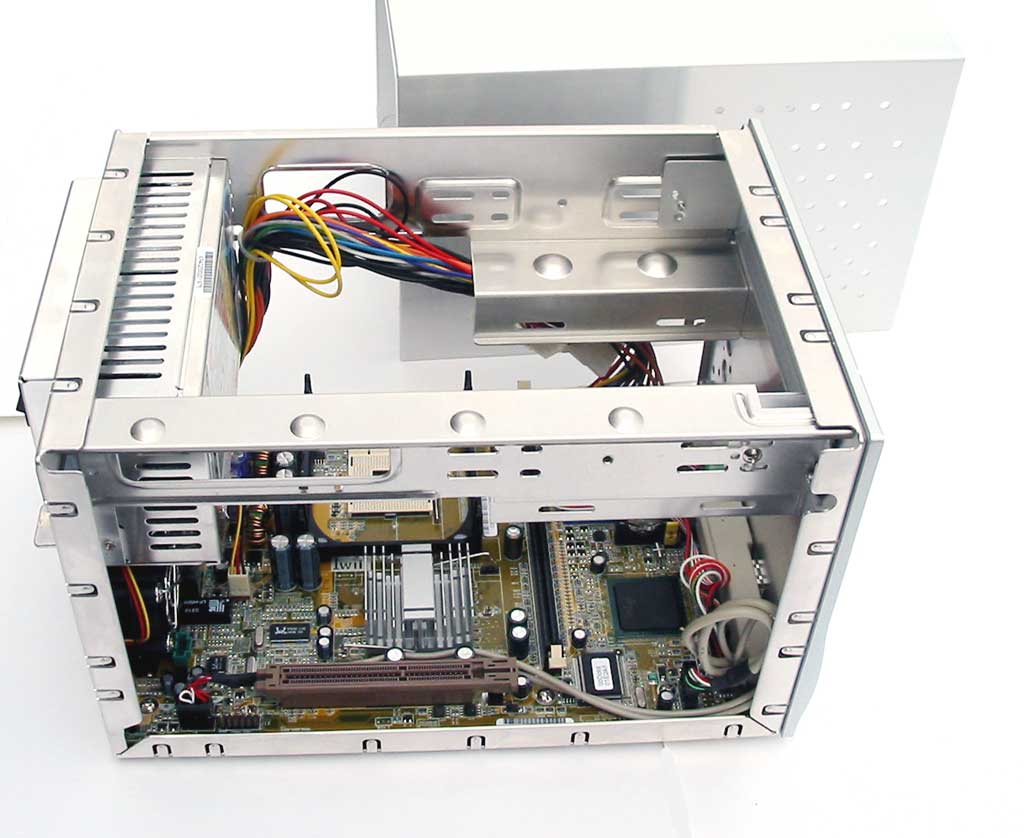

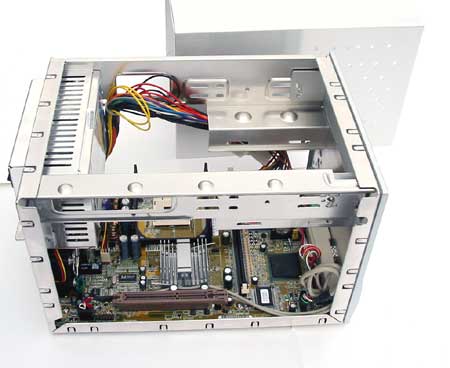

Le capot du XP4G se retire par le biais de trois thumbscrews. On a ensuite accés à l'intérieur du boitier :

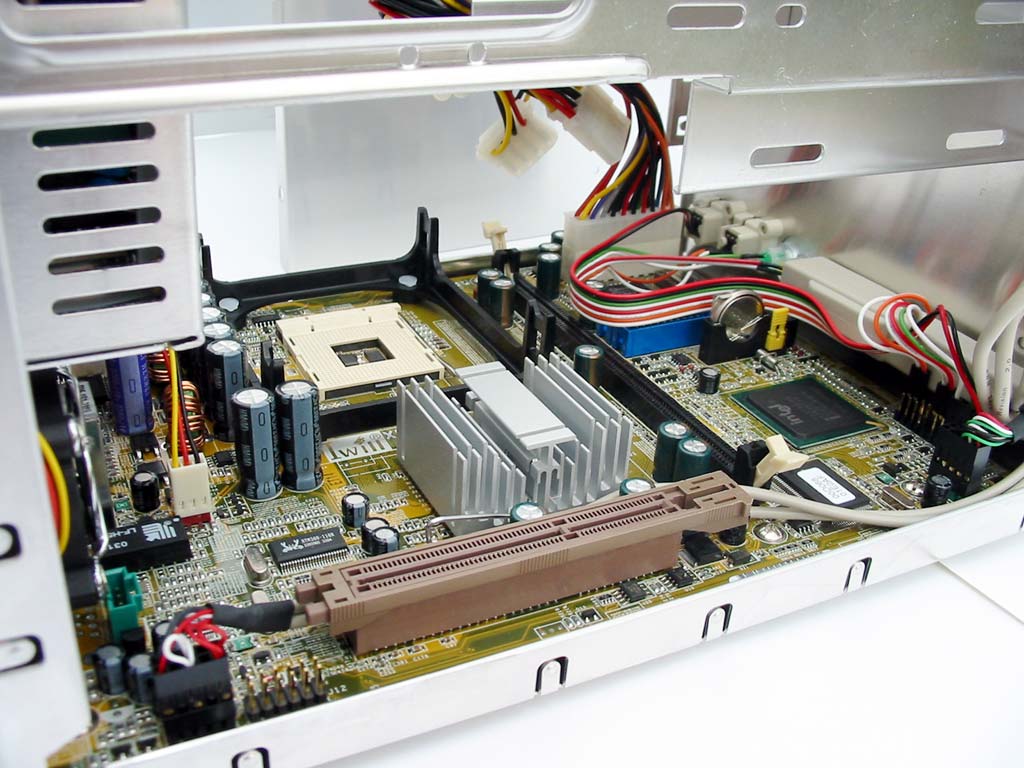

Voyons maintenant l'intérieur droite :
On y trouve le port AGP ainsi que l'unique port DDR-SDRAM. On apercoit au fond la pile et le jumper clear CMOS. Le chipset i845GE est sumonté d'un dissipateur thermique. Les différents connecteurs de la face avant sont bien ordonnés sur le devant et ne posent pas de problèmes particuliers.

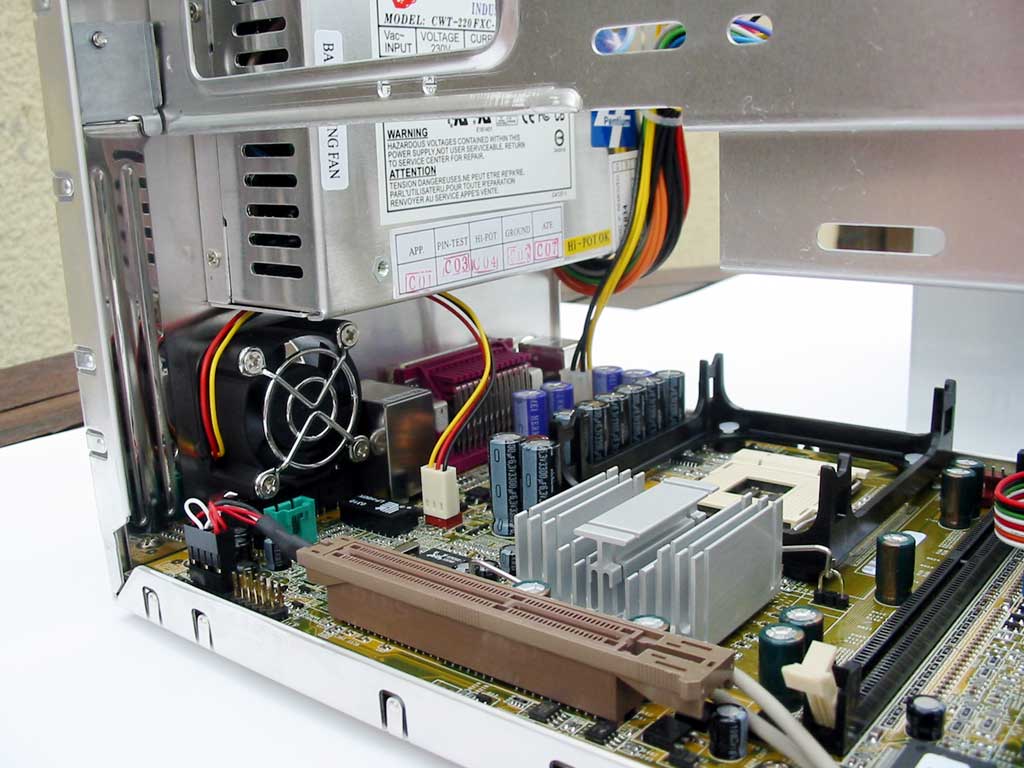

Sur ce côté, on voit l'etage d'alimentation P4 ainsi que le connecteur ATX auxilliaire. On voit également le ventilateur extérieur qui extrait l'air chaud du boitier. Equipé d'une grille des deux côtés, il est alimenté via un connecteur de ventilateur standard :

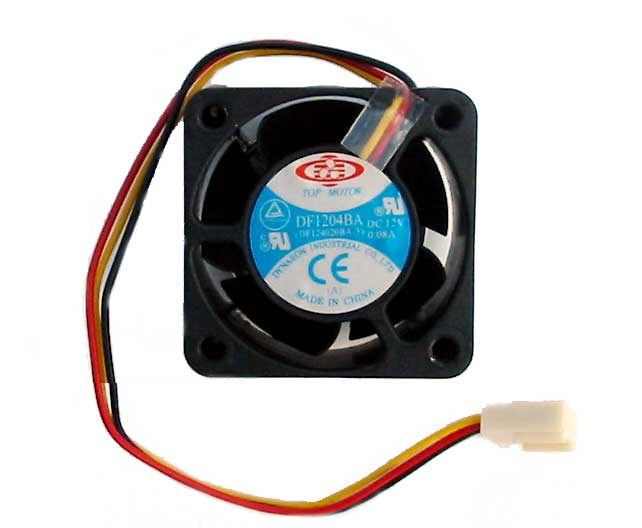

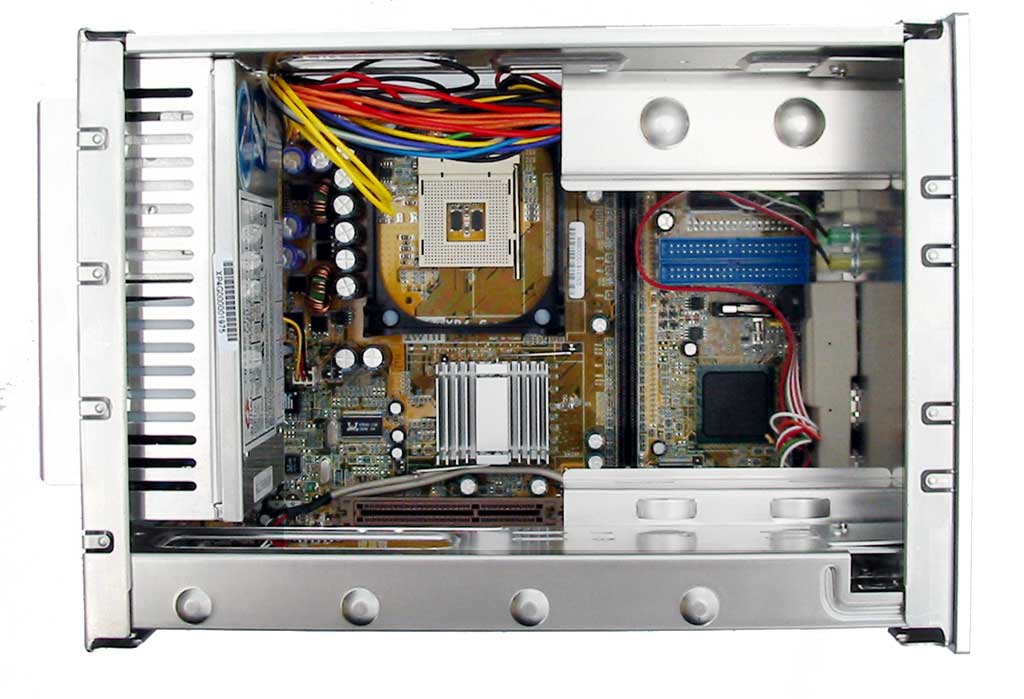

Il s'agit d'un DF1204BA de Dynaeon qui est conçu pour refroidir les serveurs 1U. Son niveau sonore est trés raisonnable puisqu'il est presque inaudible. Voyons maintenant une vue de dessus :

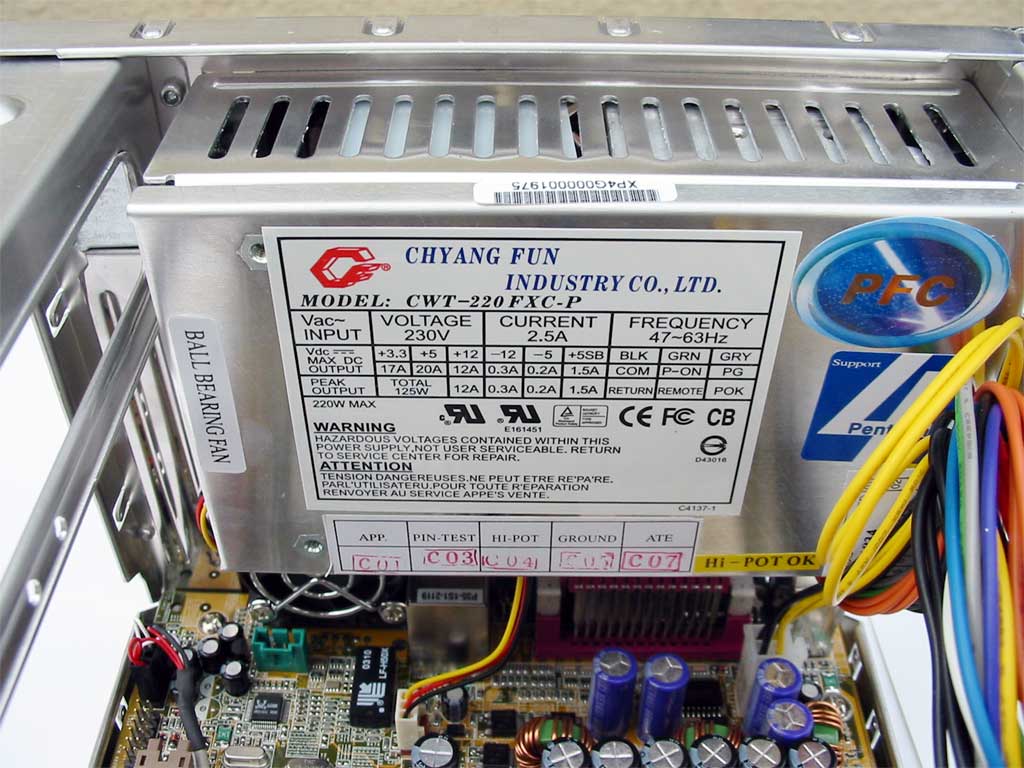

Terminons avec une vue de l'alimentation :
Il s'agit d'une mini-alimentation de 220 Watts PFC de Chyang Fun. Nous avons tenté de la démonter pour vous faire voir l'interieur, mais c'est un véritable casse tête.
