Powerleap PL-iP3/T : Adaptateur Tualatin => Slot1
By Franck
Sommaire:



Présentation de l'adaptateur

Le kit d'upgrade PL-iP3/T comprend :

  • La carte adaptatrice PL-iP3/T ;
  • Un câble destiné à l'alimentation embarquée ; ce câble se branche sur une sortie de l'alimentation principale, et possède un doubleur en Y.
  • Un processeur ; le kit testé était livré avec un Céléron Tualatin 1,2GHz (12 x 100).
  • Un combiné radiateur / ventilateur ; le modèle livré est celui d'Intel, mais PowerLeap propose ses propres systèmes de refroidissement.
  • Un guide d'installation rapide. Il est disponible au format pdf ici.
  • Une application de diagnostic, CPU Control Panel.


Voyons maintenant la carte en détails. La carte en elle-même est de bonne qualité, le PCB et les pistes sont propres, et il n'y a pas de "straps" trahissant un changement de dernière minute. Les composants semblent de bonne facture, et les deux bobines présentes sur la carte sont entourées d'un capuchon de protection. Ce qui frappe au premier abord ce sont les cinq condensateurs de taille imposante situé autour du socket. Sur la carte vide, ces condensateurs semblent fragiles, mais une fois le processeur et le combiné radiateur/ventilateur installés, ils s'intègrent dans la masse.

Outre les composants, on distingue sur la carte les éléments suivants :

  • Le connecteur d'alimentation, destiné à se brancher sur une sortie de l'alimentation principale.
  • Un connecteur 3 broches pour le ventilateur du processeur.
  • Une LED de contrôle de tension.
  • Deux séries de jumpers.

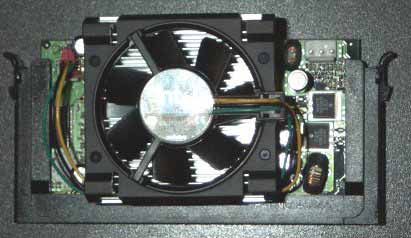

Vue globale de la carte équipée du ventilateur Intel

Le jumper JP1 permet de sélectionner le mode SMP :

  • Mode mono-processeur ou bi-processeur Pentium III (mode par défaut).
  • Mode bi-processeur Céléron. Ce mode est en réalité destiné au Céléron 1 (266 à 500MHz), les Céléron 2 et 3 ne supportant pas le multiprocesseur.

La seconde série de jumpers (JP2 et JP3) permet de sélectionner la vitesse du FSB ; les options disponibles sont : mode automatique (par défaut), 66, 100 et 133MHz.

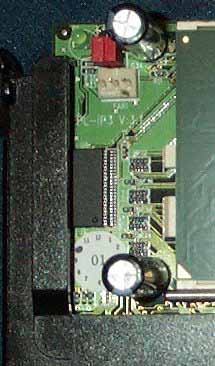

Vue détaillée des jumpers JP2 et JP3 et du connecteur pour le ventilateur du processeur. Notez la révision de la carte : PL-iP3 V:3.1

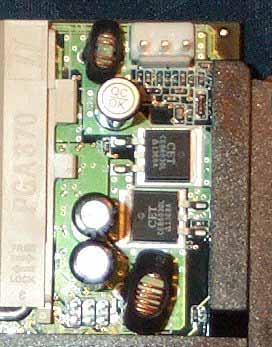

Vue détaillée du jumper JP1 (en bas) et du connecteur d'alimentation de la carte.

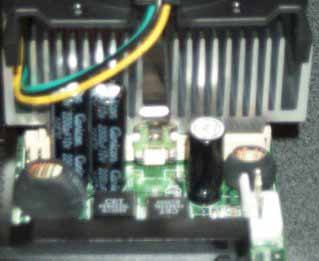

Remarquez la taille imposante des condensateurs entourant le socket. Monter le système de refroidissement demande quelques précautions particulières, et une fois en place il est situé très près des condensateurs. Une telle proximité n'est pas inquiétante car on la retrouve sur de nombreuses cartes mères.
