Asus A7N8X Deluxe (nForce2 SPP + MCP-T)
By Franck - 12/12/2002
Sommaire:





Packaging - Caractéristiques



I) Packaging

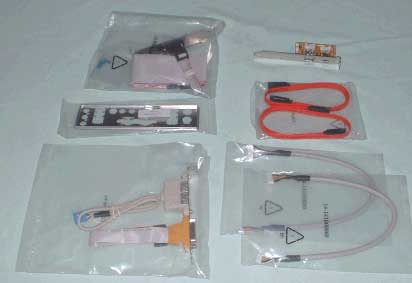

Dans cette jolie boîte verte (signe distinctif des cartes mères Asus Socket A, les cartes Socket 478 de la marque utilisant des logos bleus, probablement afin qu'on les distingue de loin !) se trouvent, en plus de la carte mère, les éléments suivants :

  • le guide de montage rapide
  • le manuel d'utilisation
  • le CD-ROM de drivers
  • deux cables Serial ATA-150
  • deux cables 80 fils IDE UDMA 100
  • un cable 34 connecteurs pour lecteur de disquette
  • un connecteur fond de panier ATX
  • un connecteur fond de panier FireWire ( 1x 4 broches et 1x 6 broches)
  • un connecteur fond de panier S/PDIF In/Out Coaxiale
  • un connecteur fond de panier 2x USB 2.0 / Port midi







II) Galerie de photos

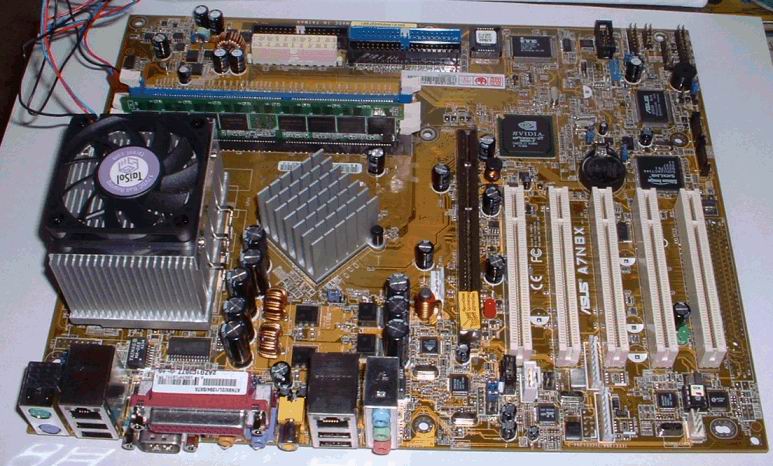

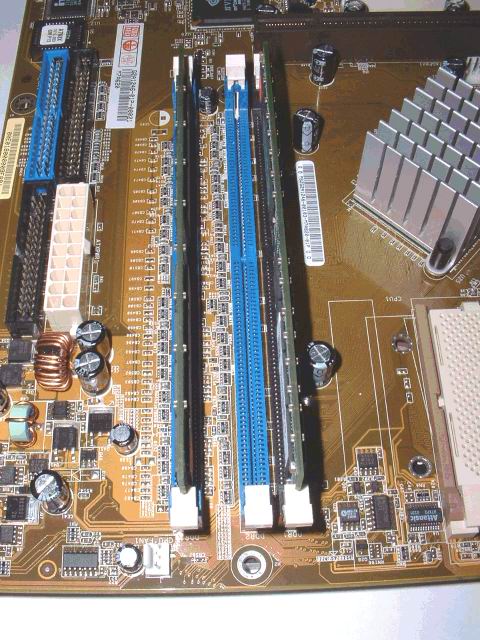

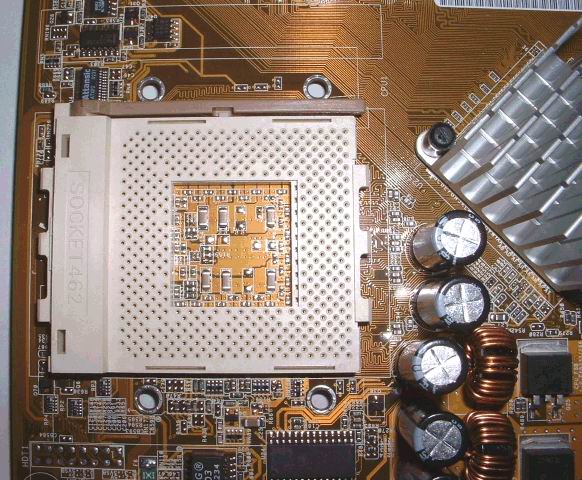

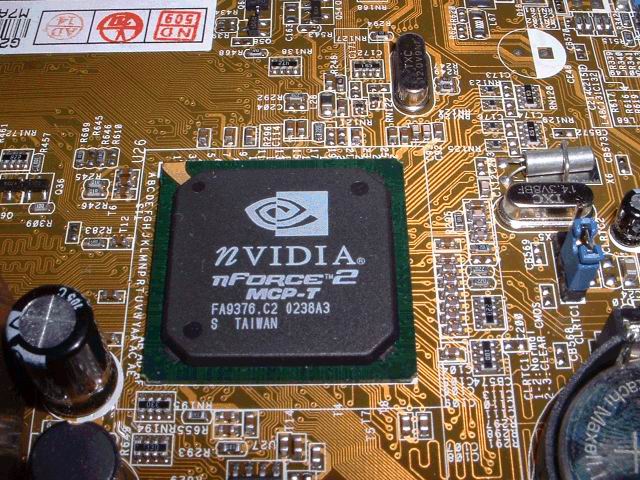

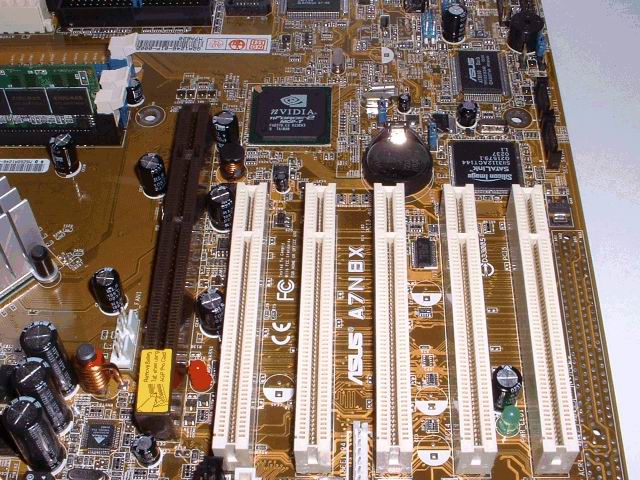

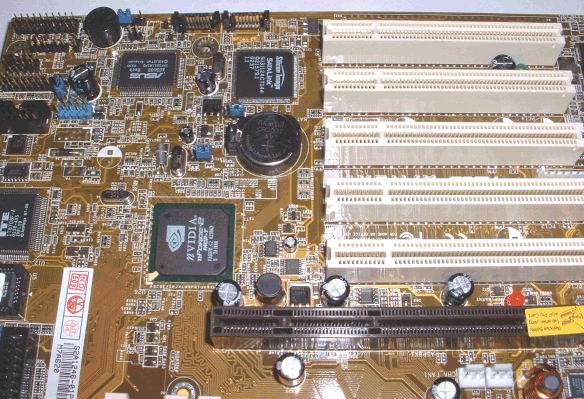

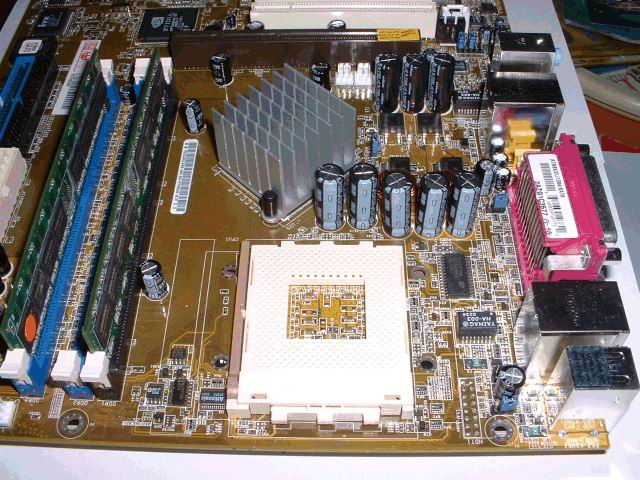

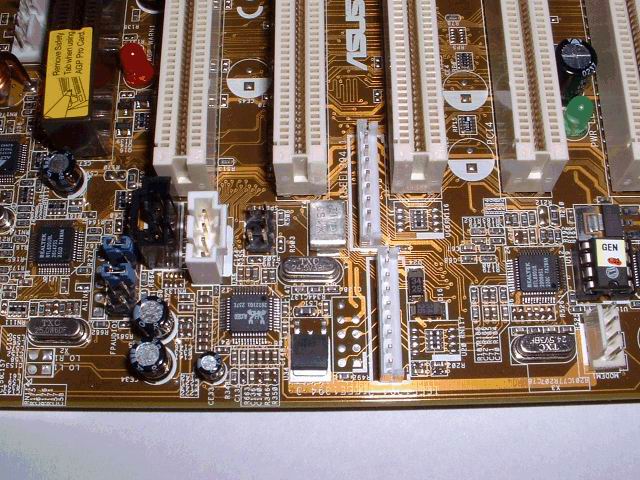

Quelques photos de la carte prises lors de son installation.





III) Fonctionnalités



Les caractéristiques du chipset nForce2 permettent à l'A7N8X de proposer une liste de fonctionnalités impressionnantes. Asus décrit d'ailleurs sa carte comme un "portail vers le multimédia", ce qui reflète assez bien la réalité. L'A7N8X est proposée en deux versions, une version standard et une "Deluxe". Dans le tableau ci-dessous, les fonctionnalités propres à la version Deluxe apparaissent en bleu.



Format
ATX 12" x 9.6" (305mm x 245mm)

Processeur
Support de toute la gamme Socket A : Athlon Thunderbird, Duron, Athlon XP, incluant les modèles Thoroughbred (0.13µ) et Barton (0,13µ, 512Ko de L2).

Chipset
Northbridge nVidia nForce2 SPP (System Platform Processor)
Southbridge nVidia nForce2 MCP-T (version Deluxe) ou MCP (version classique)

FSB
200 / 266 / 333MHz

Memoire
Sont supportées les mémoires DDR PC1600/PC2100/PC2700/PC3200, non ECC.
La carte comporte 3 slots DIMM (168 pins), pour un maximum de 3Go de mémoire centrale.
La technologie DualDDR, gérant la DDR sur deux canaux, permet un débit théorique maximal de 6.4Go/s avec de la DDR 400.

Slots
1 x AGP Pro/8x (1,5v)
5 x PCI

Ports IDE
2 contrôleurs Ultra-DMA 33/66/100/133

Serial ATA
Contrôleur Silicon Image SIL 3112A 2 ports, RAID 0/1.

Audio
Contrôleur son RealTek ALC650
Processeur Audio nVidia (APU, Audio Processor Unit) intégré au MCP-T
Technologie SoundStorm.

Réseau
1 contrôleur LAN nVidia
1 contrôleur intégré 3COM

IEEE 1394
Contrôleur IEEE 1394 intégré au MCP-T (2 ports)

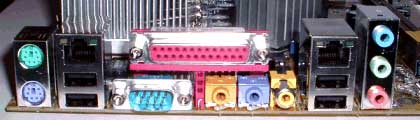

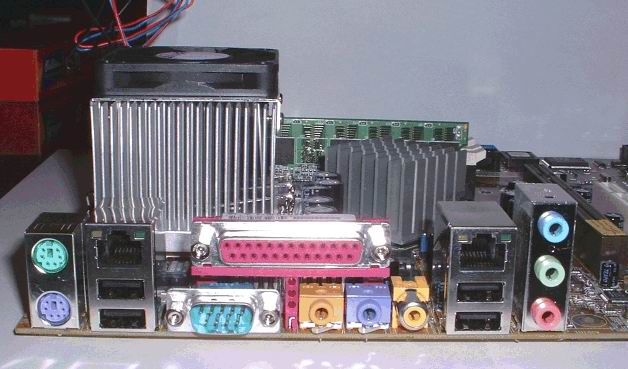

Panneau d'entrées/sorties arrière

1 port parallèle
1 port série
1 prise PS/2 clavier
1 prise PS/2 souris
1 interface audio (line in, line out, micro)
4 ports USB 2.0
1 sortie S/PDIF + 2 sorties Surround + 1 sortie centrale
2 prises RJ45




Connecteurs internes
1 connecteur USB 2.0 (2 ports supplémentaires)
Connecteurs ventilateurs CPU/alimentation/ventilateurs boîtier
1 prise jeu
Connecteur ATX 20 broches
Connecteurs LED (IDE, alimentation)
WOR (Wake Up on Ring), WOL (Wake Up on LAN), SMBus (System Management Bus), SIR (Serial Infrared), détecteur d'intrusion boîtier
Connecteur casque (optionnel)
Connecteur micro
Entrée audio CD/Auxiliaire/Modem
Connecteur pour panneau frontal (optionnel)

Fonctions supplémentaires
Redémarrage "Power Loss" (en cas de coupure d'alimentation)
Technologie Q-Fan
Mode STR (Suspend-To-RAM)
Protection du processeur C.O.P. (CPU Overheating Protection)

BIOS
Award, ROM Flash de 2Mo, TCAV (anti-virus), PnP (Plug-And-Play), DMI & DMI 2.0 (Desktop Management Interface), fonctions d'économies d'énergie (Green)




Difficile de faire plus complet ! Regardons de plus prés quelques-unes des fonctionnalités propres à l'A7N8X Deluxe.

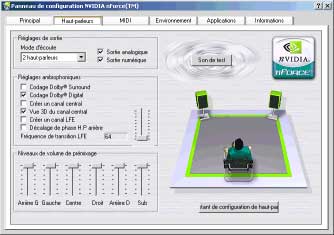

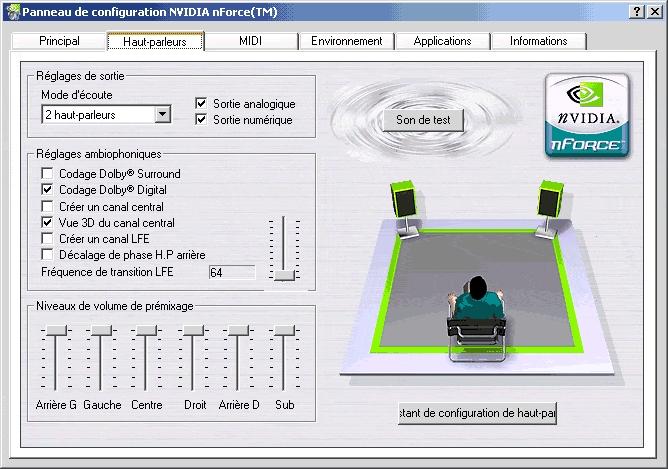

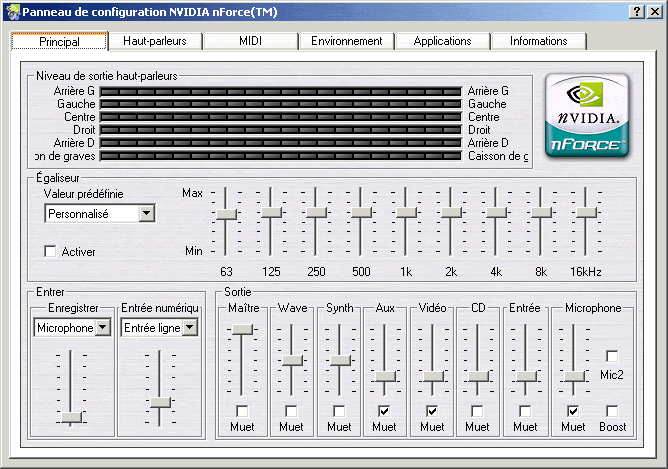

  • Une solution sonore de qualité

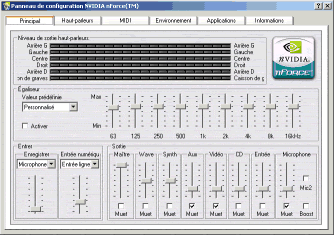

Beaucoup de cartes mères proposent un chipset sonore compatible AC'97, mais la qualité des solutions retenues est souvent assez moyenne. L'APU de nVidia représente une solution de bien meilleure qualité, proposant un véritable système Dolby Digital 5.1 "Home cinema" digne des meilleures cartes son du marché.



  • Le DualNet

La présence de deux contrôleurs Ethernet permet par exemple d'utiliser la machine comme passerelle d'accès à Internet, en évitant ainsi l'acquisition d'une carte réseau supplémentaire, et économiser ainsi une trentaine d'euros. Avec cette fonctionnalité, nVidia semble vouloir séduire les entreprises, attachées à la marque 3COM réputuée pour sa fiabilité.



  • Serial ATA et Firewire IEEE1394

La norme Serial ATA arrive en remplacement de l'Ultra-DMA, et il est de plus en plus fréquent de rencontrer cette interface sur les cartes mères récentes, bien qu'il soit encore très difficile de trouver le moindre périphérique à cette norme. L'interface IEEE1394, aussi appelée plus simplement FireWire, permettra quant à elle d'exploiter notamment les périphériques de vidéo numérique tels que les camescopes DV. Portail vers le multimédia !





Suite ( nForce 2 : Les technologies nVidia )
