Packaging & Caractéristiques

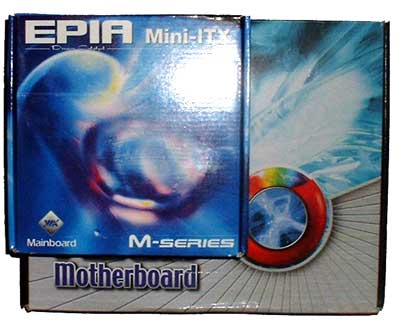

La boite de l'EPIA-M se présente sous une forme carrée et pas rectangulaire comme les autres cartes. On est tout de suite surpris par la taille de la carte qui est vraiment petite. Voici la boîte de l'EPIA-M en comparaison avec une boîte ATX standard (Asus dans notre cas ) :

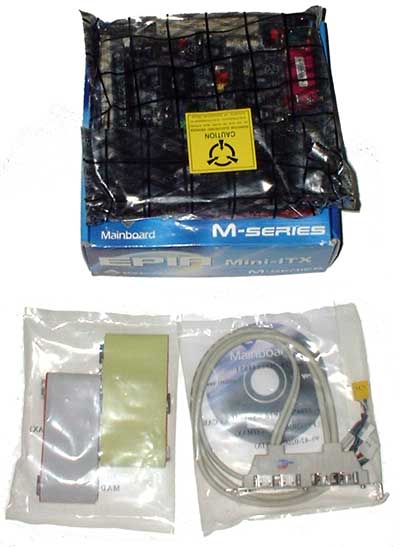

Comme on le voit, les dimensions sont fortement réduites. A noter que la box est identique à la série précédente, exception faite du "M-Series" qu'on appercoit en bas. Passons maintenant à l'intérieur de la boite :
Le nombre d'accessoires fourni n'est pas énorme, mais cela s'explique par le trés haut niveau d'intégration de la carte en elle-même. La carte est livrée avec les équipements suivants :
- Un manuel d'utilisation
- Un CD de drivers
- Une nappe 80 connecteurs UDMA133
- Une nappe 34 conencteurs disquette
- Un connecteur fond de panier ( 2 ports USB 2.0 et 2 ports Firewire IEEE1394)
Bref, tout le necessaire pour débuter. Niveau logiciel, outre les indispensables pilotes, on trouve sur le CD-ROM un ensemble d'utilitaires appelés "FliteDesk". Voici une petite description des 3 principaux utilitaires qui composent le "FliteDesk" :

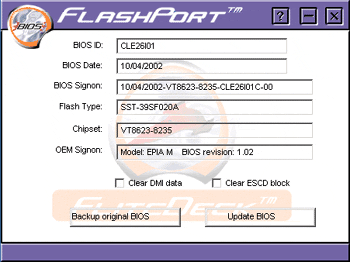

- Flashport
Cet utilitaire sert principalement à faire les update de BIOS de maniere plus conviviale, sous Windows et sans devoir revenir en mode MS-DOS. Il est un peu l'équivalent du Asus Update d'Asus.

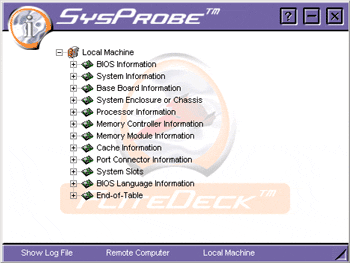

- SysProbe
Sysprobe est un petit sandra miniature qui renvoit un certain nombre d'informations sur la configuration utilisée. Malheureusement, on ne peut pas dire que ce logiciel soit totalement au point puisqu'il indique, entre autre, le "Processor Manufacturer" comme étant .... Intel !

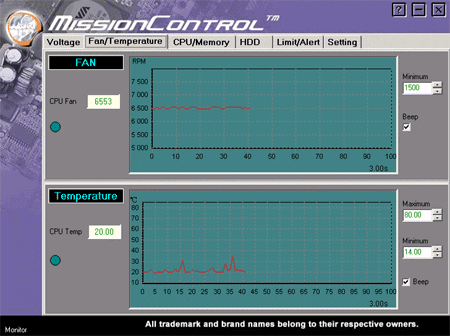

- Mission Control
Dernier logiciel de cette suite, Mission Control est un logiciel de monitoring du systeme par le biais du protocole SNMP. Il peut monitorer, soit la machine locale, soit, plus interessant, une machine distante ! Cela permet de connaitre l'etat de la plateforme EPIA à partir d'une autre machine. Plusieurs alertes peuvent etre définie.
- Caractéristiques de la carte
Voyons un peu les caractéristiques de la cartes selon VIA :
| CPU |
| VIA C3/EDEN EBGA Processor - 0.13 µm 933 Mhz dans notre cas - FSB 133 Mhz |
| Form Factor |
| Form Factor: Mini-ITX Dimensions: 170mm*170mm PCB : 4 Couches (Layer) |
| Chipset |
|
- VIA CLE266 North Bridge |
| Memory |
| - 1 DDR266 DIMM socket - Up to 1GB memory size |
| SYSTEM BIOS : |
| - Award BIOS - 2/4Mbit flash memory - Supports Plug and Play 1.0A, AMP 1.2, Multi Boot, DMI |
| Onboard Controller : |
|
Onboard IDE : 2 X UltraDMA 133/100/66 Connector
|
| Onboard I/O Connectors
: |
|
- 1 USB connectors for 2 additional USB 2.0 ports |
| Back Panel I/O : |
| - 1 PS2 mouse port - 1 PS2 keyboard port - 1 Parallel - 1 RJ-45 LAN port - 1 Serial port - 2 USB 2.0 ports - 1 VGA port - 1 RCA port (SPDIF or TV out) - 1 S-Video port - 3 Audio jacks: line-out, line-in and mic-in; can be switched to 6 channel output |
| Applications : |
|
- VIA FliteDeck™ Luxurious Utility |
