Barebone Shuttle SS50 (SiS650)
By The Mad
Sommaire:



Packaging

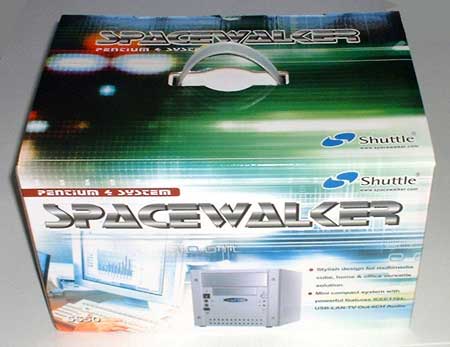

La boite qui contient le SS50 ainsi que les accesoires donne tout de suite une idée sur la taille du barebone. La boite est plutot petite est ne pése que 5 Kilos. Voyons ca :

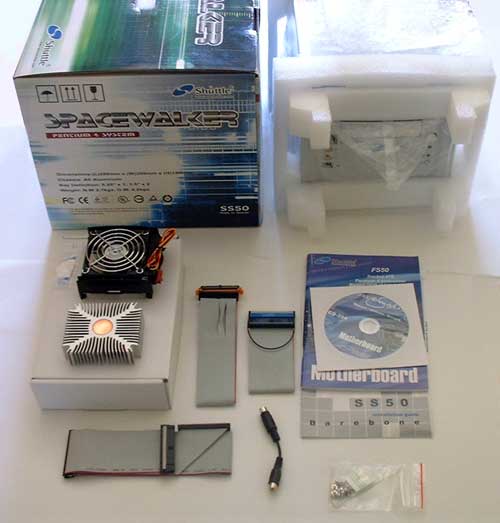

La boite est sobre mais surtout, elle est trés solide et contient une poignée de transport. On pourra donc transporter son barebone dans les LANs pour faire le DJ MP3... Rappelons le poids : 5 Kilos. Ceci dit, voyons le contenu de la boite :







Outre le boitier, la boite contient les elements suivants :

  • Un cable d'alimentation 220V
  • Un manuel d'utilisation et d'installation du barebone
  • Un manuel d'utilisation de la carte-mère
  • Un CD de drivers
  • Quelques vis dans une pochette plastique
  • Une nappe IDE 80 connecteurs spéciale (niveau longueur) pour le disque dur
  • Une nappe IDE 80 connecteurs pour les lecteur de CDs (elle aussi spéciale)
  • Un adaptateur Video OUT / S-Video
  • Un radiateur avec coeur cuivre spécialement étudié
  • Un ventilateur avec clip de fixation pour le support du socket 478

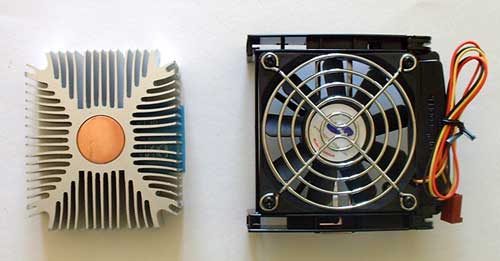

Comme indiqué, le couple ventilateur / radiateur est fournis avec le kit. Voyons ca de plus prés :





Extremement fin, il semble cependant bien concu. Nous aurons l'occasion de voir ses performances par la suite.



Caractéristiques



Voyons maintenant les caractéristiques techniques de ce barebone selon Shuttle :



CPU Support: Socket 478

Intel Pentium 4 in the 478 pin package with 400MHz FSB

Form Factor
Shuttle Form Factor

Chipset

(North) SiS650
Support 533MB/s MuTIOL Connect to SiS961

(South) SiS961
Support UDMA 33/66/100 IDE interface
Support USB1.1 interface

Memory

2 x 184 pin DDR SDRAM Socket
Support DDR200/266 un-buffer DDR SDRAM up to 2GB capacity

VGA : Build in SiS 650
AGP v2.0 Compliant
Built-in high performance 256-bit 3D engine
Built-in programmable 24-bit true-color RAMDAC up to 333 MHz pixel clock

Audio : C-Media 8738-PCI-6CH/LX
Support 5.1 speakers, C3DX positional audio in 6 CH speaker mode


FireWire IEEE 1394a : Lucent FW323
Support 400Mb/s, 200Mb/s, 100Mb/s data transfer rate
Ethernet : Realtek 8100B
10 Mb/s and 100 Mb/s operation
Supports Wake-On-LAN function


TV-Out Function : SiS301
Supports PAL and NTSC Systems
Supports Composite, S-Video, and Component R/G/B Output Signals.
Supports maximum input active resolution at PAL and NTSC system to 800x600.

Expansion Slot:
2x PCI 2.2 compliant, /32-bit BUS Master Slots

BIOS : Award PnP BIOS

DMI 2.3
Bootable from Floppy, ATAPI device, USB device, SCSI device


On Board Ports / Connectors / Jumpers (front/back panel)

Front Panel
2 x USB ports
1 x 1394 ports
1 x Mic-In
1 x Speaker-Out
Power-On
Reset
1 x 3.5" bay
1 x 5.25" bay

Back Panel Ports and Connectors
1 x PS/2 Keyboard
1 x PS/2 Mouse
1 x VGA port
2 x Serial Port
2 x 1394 ports
1 x S-Video and Composite connector
2 x USB ports
1 x RJ45 port
1 x line-in connector
1 x line-out connector
1 x Center/Bass connector

Other connectors and jumpers
3 x fan connectors
1 x ATX power connector
1 x 4 pin 12V ATX power connector
Clear CMOS


Headers
1 x COM port header
1 sets of 2 x5 pin Front Panel USB header
1 sets of 2 x5 pin Front Panel IEEE1394a header
CD_In header
Microphone_In header
Speaker_Out header


Dimension / Chassis :
200(w) x 181(h) x 280(d) mm

Aluminum casing


Power Supply Unit

Dimension:
201(w) x 188(h) x 291(l) mm

Input:
110/220 auto or manual switchable - without PFC
220 only - with PFC

Power Cord: depends on individual region demand
