Barebone Shuttle SS50 (SiS650)
By The Mad
Sommaire:



Vues Extérieures

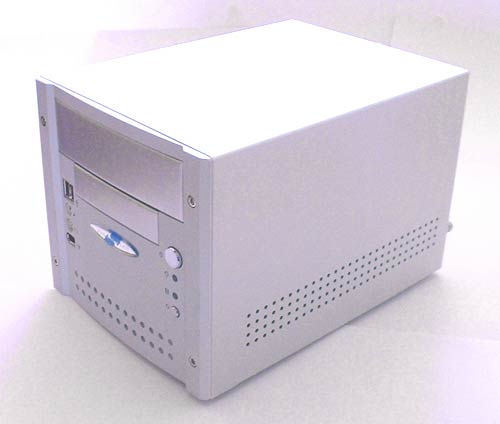

Passons maintenant a une vue d'ensemble extérieure du SS50. Commencons par la facade avant :





Bref, c'est beau, ca a de la classe et ca ne dénature pas avec le beige informatique classique. Le boitier en aluminium est de trés bonne facture et les connecteurs sont tres bien disposés. Sur la facade avant, on retrouve 2 ports USB, un port FireWire, une prise casque et micro.





Le coté du boitier est percé de trous pour dissiper au mieux la chaleur généré à l'interieur du boitier. Rappelons la taille du boitier :

20cm (hauteur) x 18cm (largeur) x 28cm (profondeur)

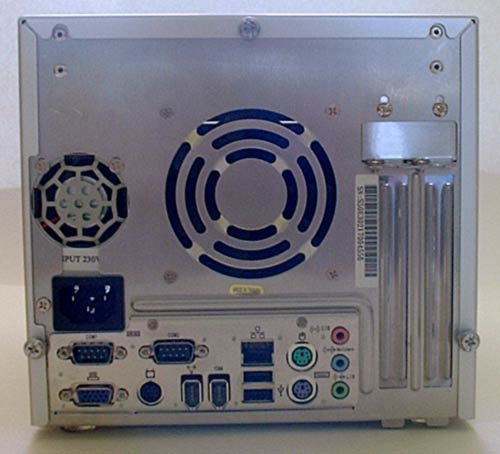

Passons maintenant à l'arriere du boitier :

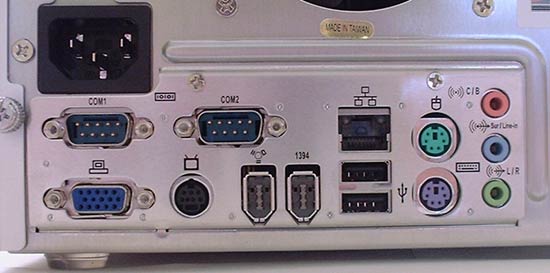

On constate les deux emplacement pour les 2 cartes PCIs ainsi que les grilles du ventilateur de l'alimentation ainsi que du gros ventilateur général. Voyons le panel de connecteurs de plus prés :





Le panel, trés bien fournis en connecteurs, comporte les entrées/sorties suivantes :



  • Un port VGA Sub-D 15 broches
  • Deux ports COM Sub-D 9 brchies
  • Une sortie TV S-Video
  • Deux Ports FireWire IEEE1394
  • Deux Ports USB 1.1
  • Un port LAN Ethernet RJ45 10/100
  • Deux Ports PS/2 Souris / Clavier
  • Une sortie pour enceintes avant
  • Une sorite pour enceintes arrieres
  • Une sorite Caisson de basse / HP central

A noter que certaines sorties audios peuvent se transformer en entrées (Line-In) en cas de besoin.
Au final, tout est trés bien fourni et l'integration est vraiment impressionnante.
