Vues Interieures

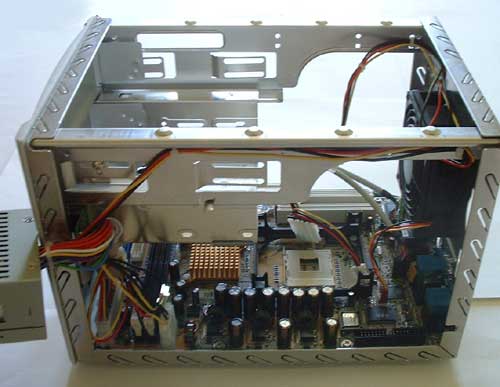

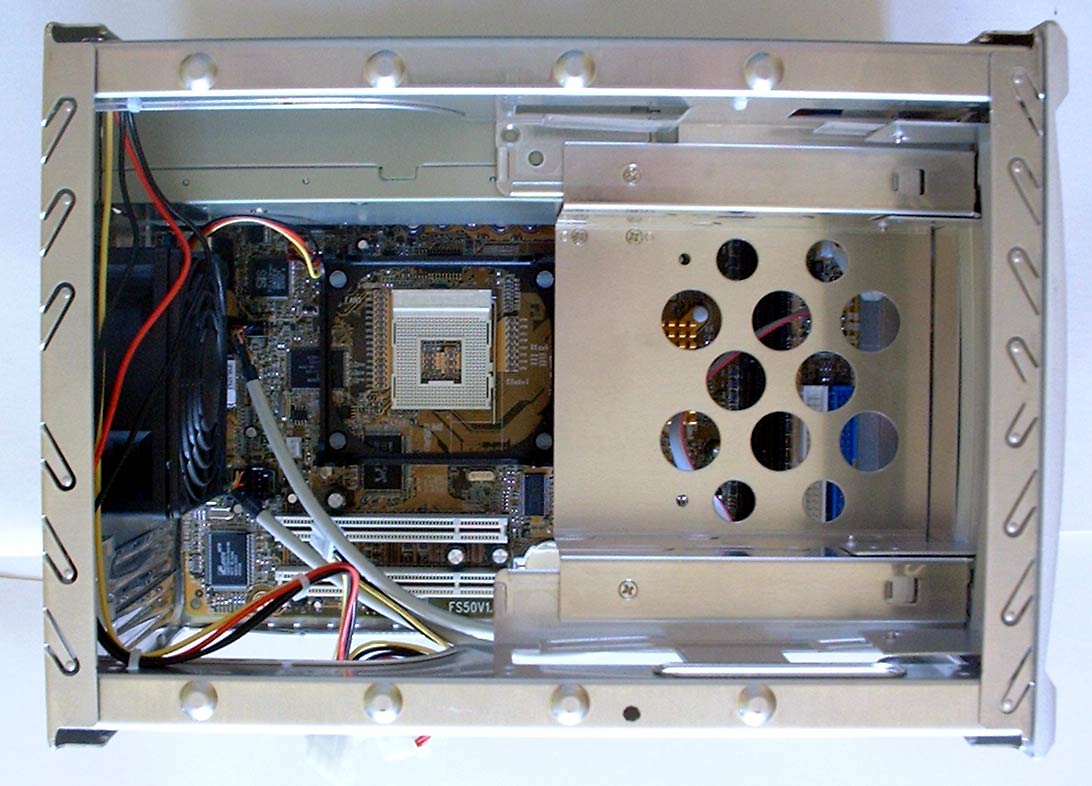

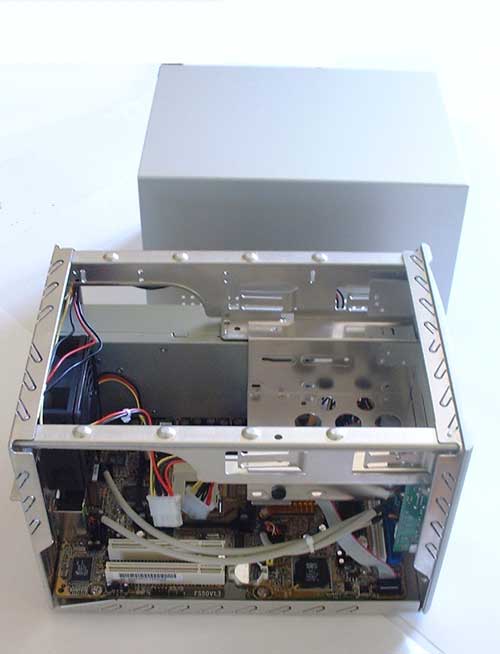

Une fois vu l'exterieur de la tour, passons à l'intérieur pour savoir quel moyen a utilisé Shuttle pour reussir a faire rentrer tout ces composants dans un espace aussi réduit. Commencons par une vue de dessus, sans le capot :
Mais ou est l'alimentation ? Je vous laisse deviner....

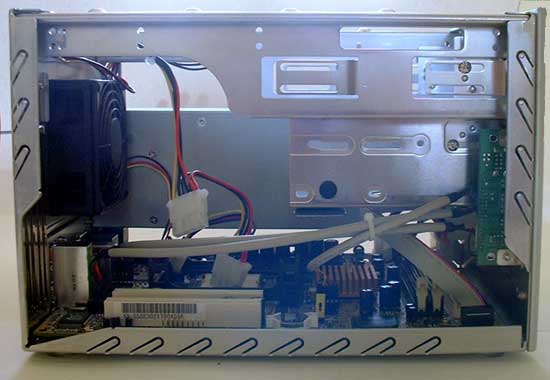

Voyons une vue de coté :
Comme on peut le voir, l'alimentation est en fait positionnée sur un coté du boitier. Voyons ca :
Dans cette position, on voit trés bien le longue barre d'alimentation se détacher dans le fond. On voit aussi le ventilateur principal ainsi que le berceau pour les unités 3"1/2 et 5"1/4. Voyons l'alimentation :
|

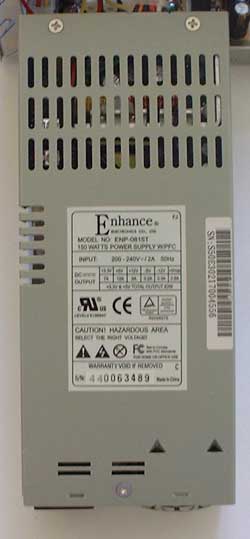

L'Alimentation
|

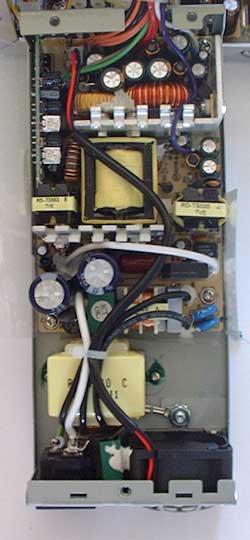

Vue Interieure
|
|

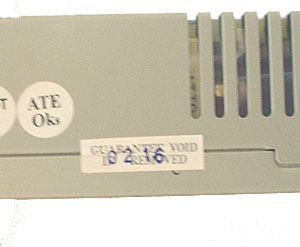

Meme pas abimé ! :-)
|
|
Vue des connecteurs pour la facade avant :

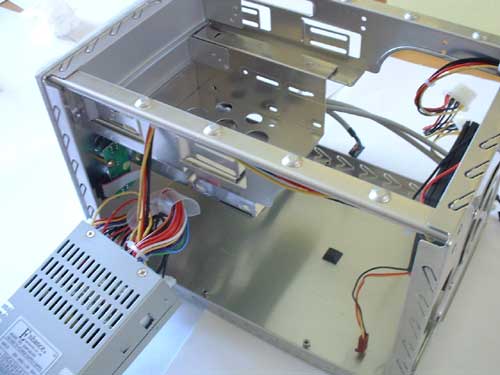

On retire l'alimentation :
Puis la carte mere !

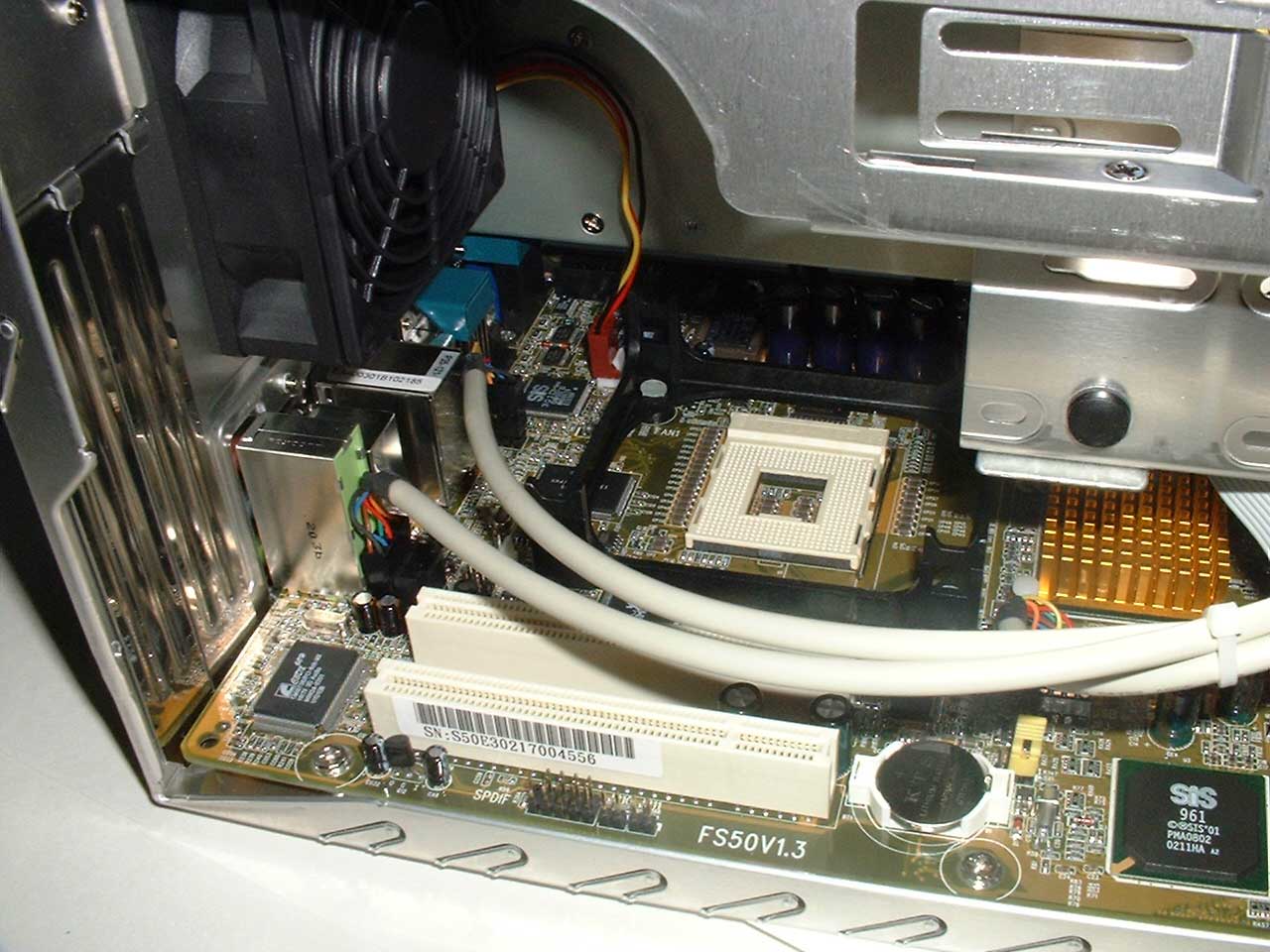

On peut apercevoir un petit plot en caoutchouc qui se positionne juste au dessous du CPU et qui permet de faire pression sur le CPU sans risquer de plier la carte mere. Simple, mais astucieux.
