Corsair XMS3500-C2
By Samuel D.
Sommaire:



Corsair XMS3500-C2 : Spécifications





  • Présentation du module

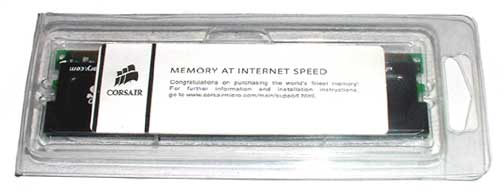

Les modules XMS3500-C2 sont disponibles en deux versions : Les version 256 Mo et les versions 512 Mo. C'est aujourd'hui la premiere que nous testons. La barrette arrive dans un emballage plastique avec une etiquette quelque peu marketing :

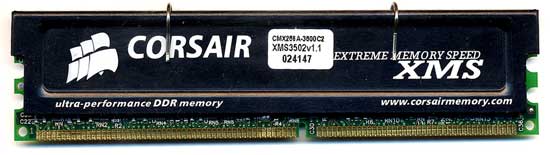

"Memory at Internet Speed" ! Voila qui ira trés bien avec les Pentium 4 et plus recemment, les Athlons XP qui accélérent l'Internet... Le module mémoire est équipé d'un heatspreader noir ou argenté pour une meilleure dissipation thermique selon Corsair. Voyons ca :





L'interet du heatspreader est clairement principalement commercial et marketing. Il donne une valeur ajoutée au produit et surtout, un aspect plus design, plus "haut de gamme". Parlons maintenant de ce que l'on trouve sous le heatsink. Aprés avoir retiré ce radiateur on trouve un module simple face composé de 8 chips Winbond -5ns de 256 Mbits (32 Mo) :





Ces chips sont répartis sur les deux faces (4 de chaque coté), mais ne constituent qu'une seule "banque" mémoire :

  • Spécification du module

Voyons ici un petit récapitulatif des différendes normes de mémoires :



Norme
Norme JEDEC
Fréquence réelle
Bande passante
DDR-SDRAM PC3500
DDR433
217 Mhz * 2
3.5 Go/s
DDR-SDRAM PC3200
DDR400
200 Mhz * 2
3.2 Go/s
DDR-SDRAM PC2700
DDR333
166 Mhz * 2
2.7 Go/s
DDR-SDRAM PC2100
DDR266
133 Mhz * 2
2.1 Go/s
DDR-SDRAM PC1600
DDR200
100 Mhz * 2
1.6 Go/s
RDRAM PC1200
PC1200
150 Mhz * 4
4.8 Go/s
RDRAM PC1066
PC1066
133 Mhz * 4
4.2 Go/s
RDRAM PC800
PC800
100 Mhz * 4
3.2 Go/s

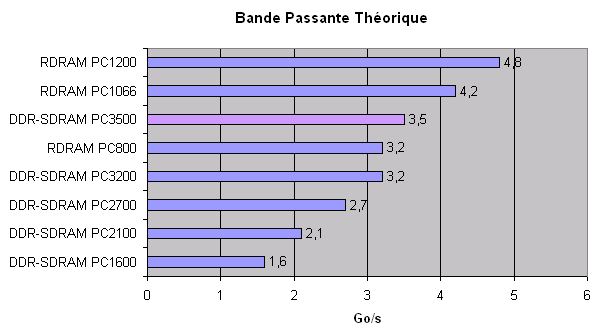

Comme on le constate, la PC3500 parvient à depasser la Rambus double-canal en débit maximum théorique. Voyons graphiquement ces différentes valeurs :

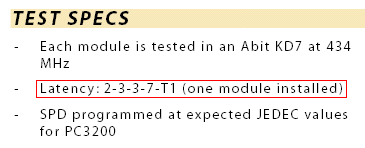

La XMS3500 de Corsair est donc capable, selon son constructeur, d'atteindre une fréquence maximale de 217 Mhz. Bien qu'actuellement aucun processeur ne dispose d'un FSB permettant reelement d'exploiter directement cette fréquence, la présence de nouveau multiplicateur mémoire comme 3:5 ou 4:6 permettent d'exploiter cette mémoire ultra-rapide. En effet, pour un FSB de 133 Mhz avec un ratio de 3:5, on obtient une fréquence mémoire de 220 Mhz, possible avec la XMS3500 et des timings conservateurs. Parlons timings justement. Nous savons de longue date que les timings mémoire sont au moins aussi important que la fréquence sur les performances globales. Un coup d'oeil sur les spécifications de Corsair :





Pour récapituler, voici les caractéristiques completes du module de Corsair :

  • Memory bus speed : 2x217 MHz
  • CAS latency : 2.0 clock cycles
  • RAS precharge : 3 cycles
  • RAS-to-CAS delay : 3 cycles
  • RAS active to precharge : 7 cycles
  • Command rate : 1T (1 cycle)

Comme nous l'avons dit plus haut, les modules Corsair XMS3500-C2 sont basés sur des chips Winbond W942508BH-5. Voyons les différences de spécifications entre les chips mémoire et le module en lui-même :



Valeur
Corsair XMS3500-C2
Chip Winbond W942508BH-5
Frequence de base :
217 Mhz
200 Mhz
CAS Latency
2
2.5
RAS-to-CAS delay :
3
3
RAS Precharge :
3
3
RAS Active to precharge :
7
7
Command Rate :
1T
2T
Tension de fonctionnement :
2.5 Volts
2.5 Volts



La validation de Corsair ne depasse pas enormement celle de Winbond. C'est bon signe. En effet, on peut voir parfois des modules dit "DDR400" exploitant des modules 7.5ns, spécifiés DDR266 ! Corsair nous a fait savoir que le soin apportés à la validation des modules est trés important, particulierement sur ce type de Module. Il semble en effet que ce soit le cas. De plus, Corsair n'exige pas une tension d'alimentation de 2.8 Volts, voir plus chez certains constructeurs, pour fonctionner aux timings de référence...
